Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-SB5M35L40-CD

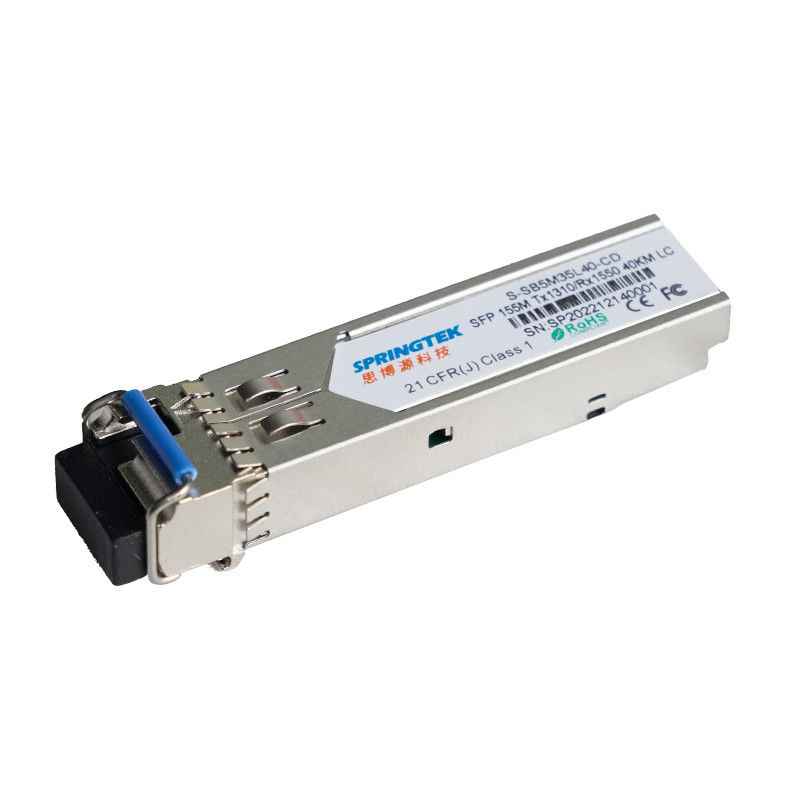

Inspektion LC DFB DOM Optical Transceiver Module Ethernet SFP-BIDI 40km 1310/1550nm 155M
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-SB5M35L40-CD | BIDI SFP, 155Mbps, Tx1310/Rx1550nm, Inspektion, 40km, 0ºC~+70ºC, mit DDM |
| S-SB5M35L40-ID | BIDI SFP, 155Mbps, Tx1310/Rx1550nm, Inspektion, 40km, -40ºC~+85ºC, mit DDM |
Beschreibung
Transceivers Springtek BIDI SFP sind Hochleistung, das kosteneffektive Modul, das 155Mbps- und 40km Getriebeabstand mit SMF (9/125μm) stützt.
Der Transceiver besteht aus zwei Abschnitten: ein 1310nm LD Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandverstärker (TIA). Transceiver Springtek BIDI SFP wird Lasersicherheitsanforderungen der Klasse I gerecht.
Der Transceiver ist mit SFP-Multi-Quellvereinbarung (MSA) und SFF-8472 kompatibel. Für weitere Informationen beziehen Sie bitte sich auf SFP MSA.
Eigenschaften
Funktionierende Gehäusetemperatur:
Werbung: 0 zu +70°C
Industriell: - 40 zu +85°C
Anwendungen
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | VCC | -0,5 | - | 4 | V |
| Lagertemperaturbereich | TS | -40 | - | 85 | °C |
| Relative Luftfeuchtigkeit - Lagerung | Rechte Seite | 0 | - | 95 | % |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 0 | - | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Stromversorgungs-Spannung | Vcc | 3,14 | 3,3 | 3,47 | V |
| Versorgung gegenwärtig | Icc | - | - | 300 | MA |
| Datenrate | BR | - | 155 | - | Mbps |
Elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | |
| Differenziales Eingangsspannungs-Schwingen | VIN | 400 | - | 2000 | Millivolt | |
| Tx-Differenzial gab Impendence ein | ZIN | - | 100 | - | Ω | |
| Übermittler-Sperrungs-Spannung | VDIS | 2,0 | - | VCC +0,3 | V | |
| Übermittler ermöglichen Spannung | VEN | 0 | - | 0,8 | V | |
| TFAULT-Logik-Hoch | VTFH | 2,4 | - | VCC | V | |
| TFAULT-Logik-Tief | VTFL | V | - | V +0,4 | V | |
| Empfänger-elektrische Eigenschaften | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | |
| Differenziales Ausgangsspannung Schwingen | VOUT | 400 | - | 1000 | Millivolt | |
| RxDifferenzausgang Impendence | ZOUT | - | 100 | - | Ω | |
| LOS erklären Spannung | VLOSA | 2,4 | - | VCC | V | |
| LOS De-erklären Spannung | VLOSD | V | - | V +0,4 | V | |
Optische Eigenschaften
| Übermittler-Eigenschaften | ||||||||
|
Parameter |
Symbol | Minute |
Art |
Maximal | Einheit | Anmerkungen | ||
| Laser-Art |
LD |
|||||||
| Datenrate | - | - | 155 | - | Mb/s | |||
| Mittelwellenlängenbereich | λ | 1260 | 1310 | 1360 | Nanometer | |||
| Effektivwertspektralbreite | Δλ | - |
- |
4 | Nanometer | |||
| Durchschnittliche Produkteinführungsenergie WEG des Übermittlers | POFF | - | - | -40 | dBm | |||
| Produkteinführungs-optische Energie | Schellfisch | -8 | - | -2 | dBm | 1 | ||
| Löschungs-Verhältnis | ER |
8,2 |
- | - | DB | |||
| Empfänger-Eigenschaften | ||||||||
| Empfänger-Art | PIN | |||||||
| Datenrate | - | - | 155 | - | Mb/s | |||
| Funktionierende zentrale Wellenlänge | λ | 1480 | 1550 | 1580 | Nanometer | |||
| Empfänger-Empfindlichkeit | Senator | - | - | -32 | dBm | 2 | ||
| Empfänger-Überlastung | PSAT | -8 | - | - | dBm | |||
| LOS erklären | LOSA | -45 | - | - | dBm | |||
| LOS De-erklären | LOSD | - | - | -32 | dBm | |||
| Los-Hysterese | LOSH | 0,5 | 3 | 5 | DB | |||
| Anmerkungen | ||||||||
|
1. Zahlen der durchschnittlichen Energie sind nur informativ 2. Gemessen mit 223 - 1 PRBS@155Mbps, BER-10<10> |
||||||||
Allgemeine Spezifikationen
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen |
| Bitgeschwindigkeit | BR | - | 155 | - | Mb/s | |
| Bit-Fehler-Verhältnis | BRUSTBEEREN | - | - | 10-10 |
