Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-FP10P003-C

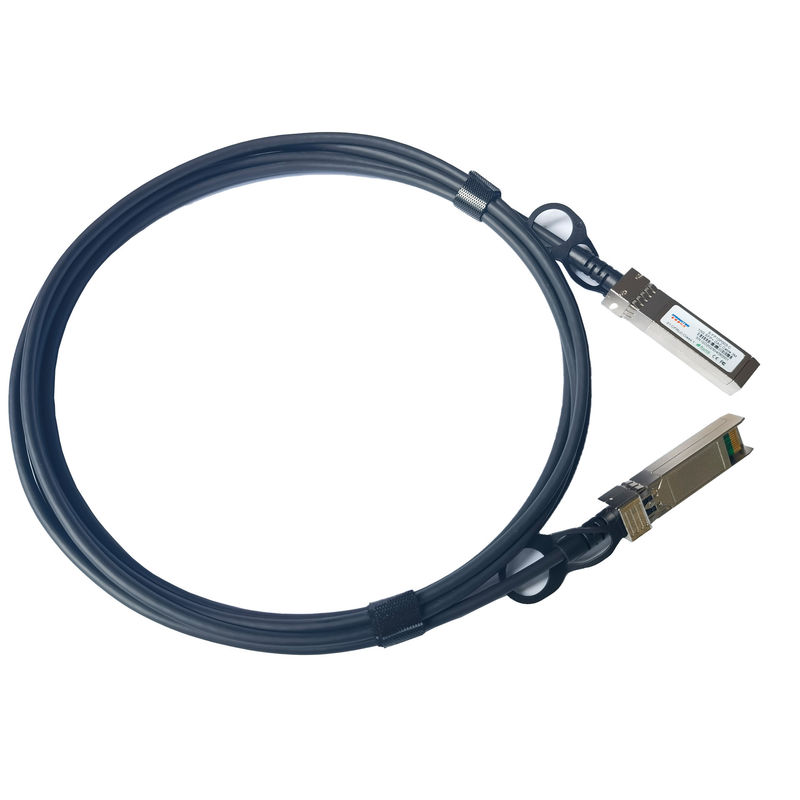

direkte Befestigung 10G SFP+ verkabeln,/kupferne Twinax verkabeln 3 Meter10G DAC Cable
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung | Faser-spezielles. |
| S-FP10P003-C | 10G SFP+ DAC Cable 3M | 0~70℃ |
Beschreibung
Sind passive Kabel Springtek 10Gbps SFP+ Hochleistung, kosteneffektive Kanalanwendungen der Faser-I/Osolutions für 10GEthernet und 10G. SFP+-Kupfermodule lassen Hardware hohe Portdichte, Flexibililtät und Nutzung an einer sehr niedrigen Form und verringerten an einer Leistungsbilanz manufacturestoachieve. Die Hochgeschwindigkeitskabel ssemblies Gigabit Ethernet und industriekompatible Bedingungen des Faser-Kanals für Leistung und Zuverlässigkeit erfüllen und übersteigen.
Eigenschaften
Anwendungen
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Speicherumgebende Temperatur | Ts | -40 | +85 | °C | |
| Funktionierende Gehäusetemperatur | Tc | 0 | +70 | °C | |
| Relative Luftfeuchtigkeit (Nichtkondensation) | RS | - | 85 | % |
Systeme
| Leistung | Medien |
|
Gpbs10,5 Leitungsgeschwindigkeit, voll- Duplexbit-fehler-Rate: besser als 10E-12 |
steckbares (SFP+) kupfernes Kabel des Heiß-steckbaren, industriekompatiblen kleinen Form-Faktors, verfügbar als 7m, 10m oder 15m. |
Pin Definitions
| Pin | Logik | Symbol | Name/Beschreibung | Anmerkungen |
| 1 | VeeT | Übermittler-Boden | ||
| 2 | LV-TTL-O | TX_Fault | N/A | 1 |
| 3 | LV-TTL-I | TX_DIS | Übermittler-Sperrung | 2 |
| 4 | LV-TTL-I/O | SDA | Tow Wire Serial Data | |
| 5 | LV-TTL-I | SCL | Tow Wire Serial Clock | |
| 6 | MOD_DEF0 | Modulgeschenk, schließen an VeeT an | ||
| 7 | LV-TTL-I | RS0 | N/A | 1 |
| 8 | LV-TTL-O | LOS | LOS des Signals | 2 |
| 9 | LV-TTL-I | RS1 | N/A | 1 |
| 10 | Drehen Sie sich | Empfänger-Boden | ||
| 11 | Drehen Sie sich | Empfänger-Boden | ||
| 12 | CML-O | RD | Empfänger-Daten wandelten um | |
| 13 | CML-O | RD+ | Empfänger-Daten Nicht-wandelten um | |
| 14 | Drehen Sie sich | Empfänger-Boden | ||
| 15 | VccR | Empfänger-Versorgung 3.3V | ||
| 16 | VccT | Übermittler-Versorgung 3.3V | ||
| 17 | VeeT | Übermittler-Boden | ||
| 18 | CML-I | TD+ | Übermittler-Daten Nicht-wandelten um | |
| 19 | CML_I | TD | Übermittler-Daten wandelten um | |
| 20 | VeeT | Übermittler-Boden | ||
|
Anmerkungen: 1. Signale nicht stützten sich in SFP+-Kupfer, das zu VeeT mit Widerstand der Ohm 30K gezogenwurde 2. Aktive Kabel stützen nicht LOS und TX_DIS |
||||
