Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-PP25A005-C

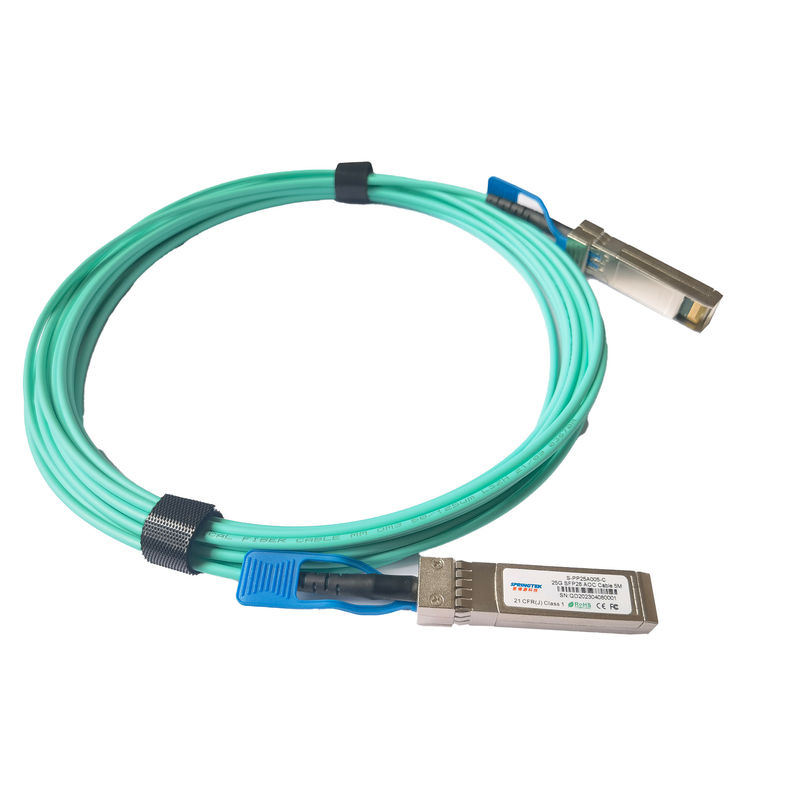

25G SFP28 zu Kabel 5M SFP28 AOC
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung | Faser-spezielles. |
| S-PP25A005-C | Kabel 5M 25G SFP28 AOC | 0~70℃ |
Beschreibung
Aktive Lichtleiterkabel Springtek SFP28 sind Direktbefestigungsfaserversammlungen mit Verbindungsstücken SFP28. Sie sind für kurze Entfernungen passend und bieten eine kosteneffektive Weise an, innerhalb der Gestelle und über angrenzenden Gestellen anzuschließen.
Die Länge aktiven Lichtleiterkabels Springtek SFP28 ist bis 70 Meter über OM3 MMF oder 100 Meter über OM4 MMF. Dieses Modul ist entworfen, um über Multimodefasersystemen unter Verwendung einer nominalen Wellenlänge von 850nm zu funktionieren.
Eigenschaften
Anwendungen
Standardl
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Maximal | Einheit |
| Lagertemperatur | Ts | -20 | +85 | °C |
| Funktionierende Gehäusetemperatur | Tc | 0 | 70 | °C |
| Betriebsfeuchtigkeit | Relative Feuchtigkeit | 0 | 85 | % |
| Versorgungs-Spannung | Vcc | -0,3 | 3,6 | V |
|
Anmerkung: Schaden tritt möglicherweise auf, wenn der Transceiver Bedingungen über den Grenzen hinaus unterworfen wird. |
||||
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit |
| Funktionierende Gehäusetemperatur | Tc | 0 | +70 | °C | |
| Versorgungs-Spannung | Vcc | 3,135 | 3,3 | 3,465 | V |
| Versorgung gegenwärtig | Icc | 300 | MA | ||
| Bitgeschwindigkeit | BR | 25,78125 | Gbps |
Übermittler
Die folgenden elektrischen Eigenschaften werden über der empfohlenen Betriebsumgebung wenn nicht anders angegeben definiert.
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen |
| Überbelasten Sie Differenzspannung PKpK | TP1a | 900 | Millivolt | |||
| Gleichtakt-Spannung (Vcm) | TP1 | -350 | 2850 | Millivolt | 2 | |
| Differenziale Beendigungs-Widerstand-Fehlanpassung | TP1 | 10 | % | An 1MHz | ||
| Differenziale Rückflussdämpfung (SDD11) | TP1 | Sehen Sie CEI-28G-VSR Gleichung 13-19 |
DB | |||
| Gleichtakt zur differenzialen Umwandlung und zur differenzialen toCommon Modenumwandlung (SDC11, SCD11) | TP1 | Sehen Sie CEI-28G-VSR Equation13-20 |
DB | |||
Betonter Eingabetest |
TP1a | Sehen Sie CEI-28G-SR Abschnitt 13.3.11.2 .1 |
Empfänger
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen |
| Differenzspannung, PKpK | TP4 | 900 | Millivolt | |||
| Gleichtakt-Spannung (Vcm) | TP4 | -350 | 2850 | Millivolt | 2 | |
| Gleichtakt-Geräusche, Effektivwert | TP4 | 17,5 | Millivolt | |||
| Differenziale Beendigungs-Widerstand-Fehlanpassung | TP4 | 10 | % | Bei 1 MHZ | ||
| Differenziale Rückflussdämpfung (SDD22) | TP4 | Sehen Sie CEI-28G-VSR Equation13-19 |
DB | |||
| Gleichtakt zur differenzialen Umwandlung und Differenzial zur Gleichtaktumwandlung (SDC22, SCD22) | TP4 | Sehen Sie CEI-28G-VSR Equation13-21 |
DB | |||
| Gleichtakt-Rückflussdämpfung (SCC22) | TP4 | -2 | DB | 3 | ||
| Übergangs-Zeit, 20 bis 80% | TP4 | 9,5 | ps | |||
| Vertikale Augen-Schließung (VEC) | TP4 | 5,5 | DB | |||
| Augen-Breite bei Wahrscheinlichkeit 10-15 (EW15) | TP4 | 0,57 | UI | |||
| Augen-Höhe bei Wahrscheinlichkeit 10-15 (EH15) | TP4 | 228 | Millivolt | |||
| Anmerkungen: 1 pro Anschluss. 2. wird Vcm durch den Wirt erzeugt. Spezifikation umfasst Effekte der Grundoffsetspannung. 3. Von 250MHz zu 30GHz. |
||||||
