Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-QS4085M01-CD

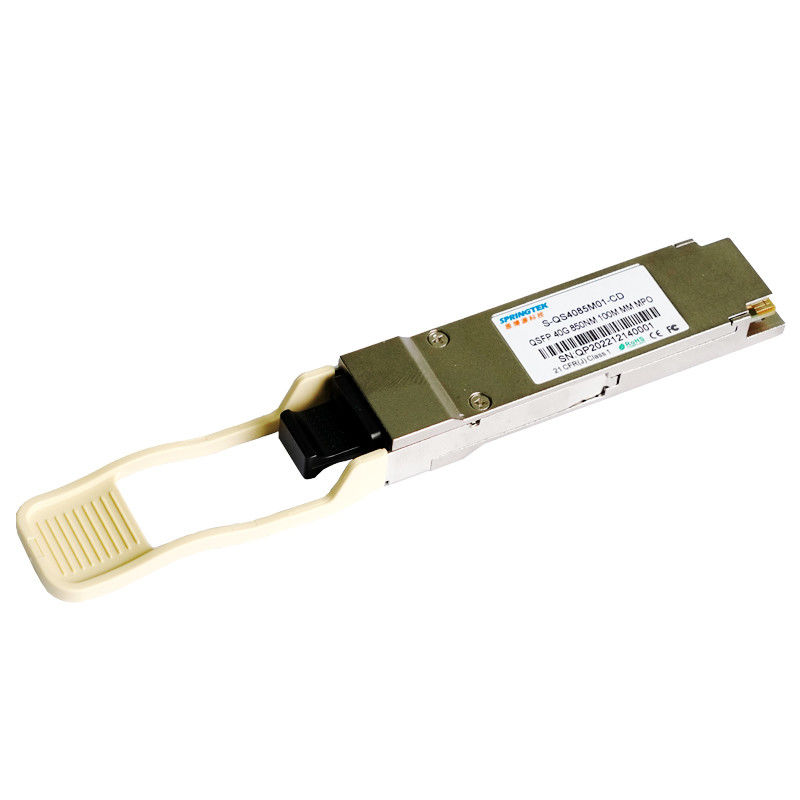

Transceiver-Modul 40G Millimeter kompatibles optisches Arista-QSFP+ 850nm 100M MPO
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-QS4085M01-CD | QSFP+, 40Gbps, 850nm, Millimeter, MPO, 100m, 0ºC~+70ºC, mit DDM |
Beschreibung
Transceiver Springtek 40G SR4 QSFP+ ist entworfen, um die Bedingungen des Ethernets 40G einschließlich das Ausbrechen zu den Verbindungen des SR 10G über OM3 MMF bis 100m zu erfüllen. Er ist mit QSFP+ MSA, IEEE 802.3ba konform. Er ist, Leistungsaufnahme der geringen Energie mit einer einzelnen Stromversorgung 3.3V kosteneffektiv. Er wird mit Ganzmetall- und kompakte Größenwohnung für überlegene EMS-Leistung fabriziert.
Eigenschaften
Einzelne +3.3V-Stromversorgung
Betriebstemperatur: 0 zu +70°C
RoHS konform (bleifrei)
Anwendungen
40G-IB-QDR /20G-IB-DDR/10G-IB-SDR InfniBand
Ausbruch bis 4 x 10GBASE-SR
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,5 | 4 | V | |
| Lagertemperaturbereich | Ts | -40 | 85 | °C | |
| Relative Luftfeuchtigkeit - Lagerung | Rechte Seite | 0 | 95 | % | |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 0 | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | - | 70 | °C |
| Stromversorgungs-Spannung | Vcc | 3,14 | 3,3 | 3,46 | V |
| Gesamtleistungs-Leistungsaufnahme | P | - | - | 1,5 | W |
| Datenrate | BR | - | 10,3125 | - | Gbps |
Elektrische Eigenschaften
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkung | ||
| Differenziales Eingangsspannungs-Schwingen | VIN | 180 | - | 1200 | Millivolt | |||
| Tx-Differenzial gab Impendence ein | ZIN | - | 100 | - | Ω | |||
| Differenzial gab Rückflussdämpfung ein | Pro IEEE P802.3ba 86A.4.1.1 | DB | 10MHz zu 11.1GHz | |||||
| Differenzial zur Gleichtaktinput-Rückflussdämpfung | 10 | - | - | DB | 10MHz zu 11.1GHz | |||
| Toleranz des Bammel-J2 | J2T | 0,17 | - | - | UI | Pro IEEE P802.3ba 86A.4.1 | ||
| Toleranz des Bammel-J9 | J9T | 0,29 | - | - | UI | |||
| Empfänger-elektrische Eigenschaften | ||||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | |||
| Differenziales Ausgangsspannung Schwingen | VOUT | 300 | - | 900 | Millivolt | |||
| RxDifferenzausgang Impendence | ZOUT | - | 100 | - | Ω | |||
| Differenzausgang Rückflussdämpfung | Pro IEEE P802.3ba 86A.4.2.1 | DB | 10MHz zu 11.1GHz | |||||
| Gleichtaktertrag-Rückflussdämpfung | Pro IEEE P802.3ba 86A.4.2.2 | DB | 10MHz zu 11.1GHz | |||||
| Ertragübergangszeit, 20% bis 80% | 28 | - | - | ps | Pro IEEE P802.3ba 86A.4.2 | |||
| Ertrag des Bammels J2 | J2O | - | - | 0,42 | UI | |||
| Ertrag des Bammels J9 | J9O | - | - | 0,65 | UI | |||
Optische Eigenschaften
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen |
| Übermittler-Eigenschaften | ||||||
| Laser-Art | VCSEL | |||||
| Mittelwellenlänge | λ | 840 | 850 | 860 | Nanometer | |
| Effektivwertspektralbreite | ∆λ | - | - | 0,4 | Nanometer | |
| Durchschnittliche Produkteinführungs-Energie, jeder Weg | SCHELLFISCH | -7,6 | - | 2,4 | dBm | |
|
Unterschied bezüglich der Produkteinführungsenergie zwischen irgendwie zwei Wege (OMA) |
DPx | - | - | 4 | DB | |
| Höchstleistung, jeder Weg | PPx | - | - | 4 | dBm | |
| Löschungs-Verhältnis | ER | 3 | - | - | DB | |
| Übermittlerstreuungsstrafe | TDP | -- | -- | 3,5 | DB | |
| Durchschnittliche Produkteinführungs-Energie WEG des Übermittlers, jeder Weg | POFF | - | - | -30 | dBm | |
| Optische Rückflussdämpfungstoleranz | ORL | - | - | 12 | DB | |
|
Übermittleraugenmaske Definition {X1, X2, X3, Y1, Y2, Y3} |
{0,23, 0,34, 0,43, 0,27, 0,35, 0,4} | |||||
| Empfänger-Eigenschaften | ||||||
| Empfänger-Art pro Weg | PIN | |||||
| Empfänger-Wellenlänge | λ | 840 | 850 | 860 | Nanometer | |
| Durchschnittliche Energie an empfangen Input, jeden Weg | PXPx | - 9,5 | - | 2,4 | dBm | |
| Betonte Empfänger-Empfindlichkeit in OMA | SRS | - | - | -5,4 | dBm | 1 |
| LOS erklären | LOSA | -30 | - | - | dBm | |
| LOS De-erklären | LOSD | - | - | -12 | dBm | |
| Los-Hysterese | LOSH | 0,5 | DB | |||
| Empfänger-Reflexionsvermögen | Rfl | -12 | DB | |||
| Anmerkungen | ||||||
| 1.Measured mit einer Testseite -1 PRBS 231, @10.3125Gb/s, BRUSTBEEREN<1e-12> | ||||||
