Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-SP1G31L10-CD

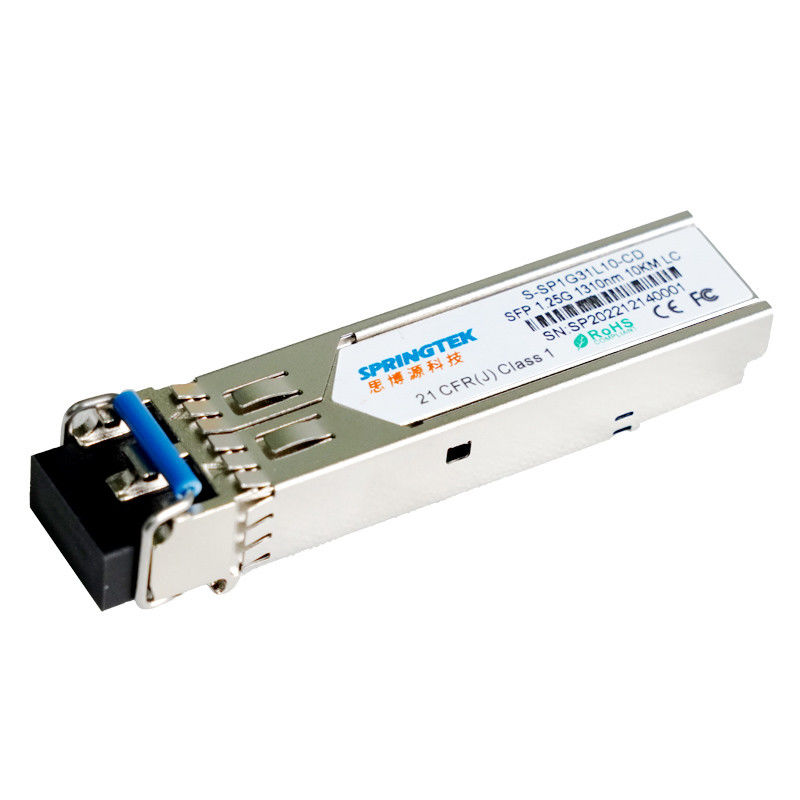

Transceiver-Modul SFPs 1310nm 10km LC Transceiver Soems 1.25Gbps SFP kompatibles optisches mit DDM
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-SP1G31L10-CD | SFP, 1.25Gbps, 1310nm, Inspektion, 10km, LC, 0ºC~+70ºC, mit DDM |
| S-SP1G31L10-ID | SFP, 1.25Gbps, 1310nm, Inspektion, 10km, LC, -40ºC~+85ºC, mit DDM |
Beschreibung
Transceivers Springtek SFP sind Hochleistung, die kosteneffektiven Module, die 1.25Gbps- und 10km Getriebeabstand mit SMF stützen.
Der Transceiver besteht aus drei Abschnitten: ein Übermittler 1310nm LD, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA). Module Springtek SFP Lasersicherheitsanforderungen der Klasse I gerecht werden.
Die Transceivers sind mit SFP-Multi-Quellvereinbarung (MSA) und SFF-8472 kompatibel. Für weitere Informationen beziehen Sie bitte sich auf SFP MSA.
Eigenschaften
Operation 1.25Gbps
einzelne Stromversorgung +3.3V
Leistungsstark und kosteneffektiv
1310nm LD und PIN-Fotodetektor für 10km Getriebe
Konform mit SFP MSAand SFF-8472 mit Duplex-LC-Behälter
Digital-Diagnoseüberwachung
Kompatibel mit SONET OC-24
Funktionierende Gehäusetemperatur: 0 zu +70°C -40 zu +85°C
RoHS konform (bleifrei)
Anwendungen
Gigabit-Faser-Kanal
Schalter, zum der Schnittstelle zu schalten
Geschaltete Rückwandanwendungen
Router-/Serverschnittstelle
Andere optische Übertragungssysteme
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,5 | 4 | V | |
| Lagertemperaturbereich | Ts | -40 | 85 | °C | |
| Relative Luftfeuchtigkeit - Lagerung | Rechte Seite | 0 | 95 | % | |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 0 | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Stromversorgungs-Spannung | Vcc | 3,14 | 3,3 | 3,47 | V |
| Versorgung gegenwärtig | Icc | - | - | 300 | MA |
| Datenrate | BR | - | 1,25 | - | Gbps |
Elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | |
| Differenziales Eingangsspannungs-Schwingen | VIN | 400 | - | 2000 | Millivolt | |
| Tx-Differenzial gab Impendence ein | ZIN | - | 100 | - | Ω | |
| Übermittler-Sperrungs-Spannung | VDIS | 2,0 | - | VCC +0,3 | V | |
| Übermittler ermöglichen Spannung | VEN | 0 | - | 0,8 | V | |
| TFAULT-Logik-Hoch | VTFH | 2,4 | - | VCC | V | |
| TFAULT-Logik-Tief | VTFL | V | - | V +0,4 | V | |
| Empfänger-elektrische Eigenschaften | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | |
| Differenziales Ausgangsspannung Schwingen | VOUT | 400 | - | 1000 | Millivolt | |
| RxDifferenzausgang Impendence | ZOUT | - | 100 | - | Ω | |
| LOS erklären Spannung | VLOSA | 2,4 | - | VCC | V | |
| LOS De-erklären Spannung | VLOSD | V | - | V +0,4 | V | |
Optische und elektrische Eigenschaften
| Übermittler-Eigenschaften | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen |
| Laser-Art | LD | |||||
| Datenrate | - | - | 1,25 | - | Gb/s | |
| Mittelwellenlängenbereich | λ | 1260 | 1310 | 1360 | Nanometer | |
| Effektivwertspektralbreite | Δλ | - | - | 4 | Nanometer | |
| Durchschnittliche Produkteinführungsenergie WEG des Übermittlers | POFF | - | - | -40 | dBm | |
| Produkteinführungs-optische Energie | Schellfisch | -8 | - | -2 | dBm | 1 |
| Löschungs-Verhältnis | ER | 9 | - | - | DB | |
| Empfänger-Eigenschaften | ||||||
| Empfänger-Art | PIN | |||||
| Datenrate | - | - | 1,25 | - | Gb/s | |
| Funktionierende zentrale Wellenlänge | λ | 1260 | - | 1610 | Nanometer | |
| Empfänger-Empfindlichkeit | Senator | - | - | -22 | dBm | 2 |
| Empfänger-Überlastung | PSAT | -3 | - | - | dBm | |
| LOS erklären | LOSA | -40 | - | - | dBm | |
| LOS De-erklären | LOSD | - | - | -22 | dBm | |
| Los-Hysterese | LOSH | 0,5 | 3 | 5 | DB | |
| Anmerkungen | ||||||
|
1. Zahlen der durchschnittlichen Energie sind nur informativ, spezifiziert in IEEE802.3z 2. Gemessen mit 27 - 1 PRBS@1.25Gbps, BER-12<10> |
||||||
Allgemeine Spezifikationen
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen |
| Bitgeschwindigkeit | BR | - | 1,25 | - | Gb/s | |
| Bit-Fehler-Verhältnis | BRUSTBEEREN | - | - | 10-12 |
