Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-SP1MR01-C

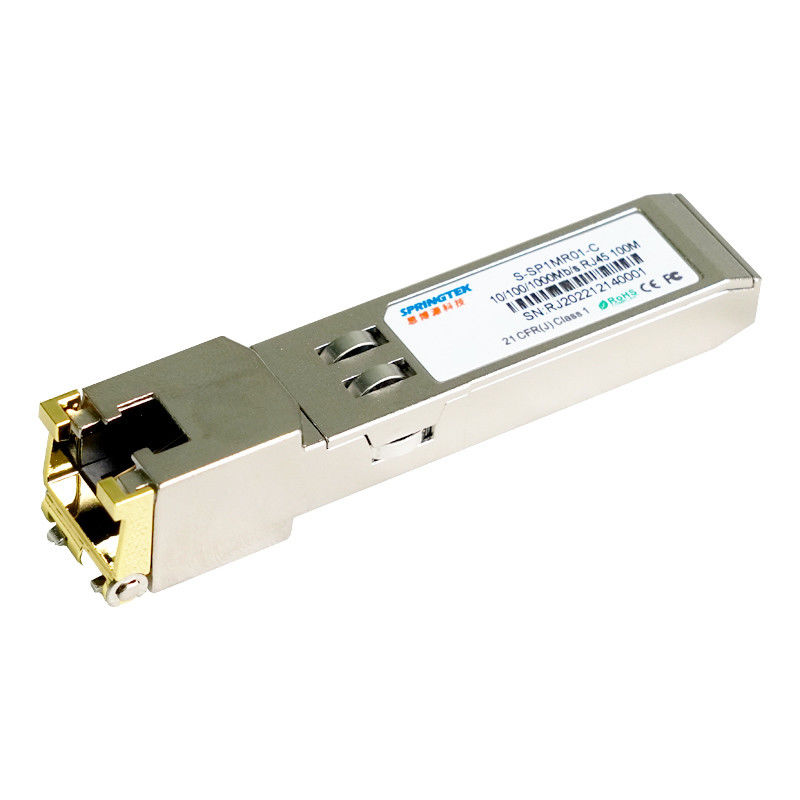

10/100/1000BASE-T optisches Transceiver-Modul desKupfer-100 m SFP
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-SP1MR01-C | SFP, 10/100/1000Mb/s, kupfern, RJ45 100M, 0ºC~+70ºC |
Beschreibung
Kupfer Springtek GLC-T 10/100/1000BASE-T SFP-Transceiver ist Hochleistung, das kosteneffektive Modul, das mit Gigabit Ethernet konform sind und die Standards 10/100/1000BASE-T, die so in IEEE 802. 3-2002 und in IEEE 802.3ab spezifiziert werden, die, 100 Meter stützend, über Kabel der Kategorie 5 des unshielded twisted pair erreichen Sie.
Das GLC-T10/100/1000 stützt voll- Duplexdatenverbindungen mit 5 waagerecht ausgerichteten Signalen der Impulsamplitude-Modulation (PAM). Alle vier Paare im Kabel werden mit Symbolrate an 250Mbps auf jedem Paar verwendet.
Das GLC-T10/100/1000 versieht Standardserien-Identifikations-Informationen, die mit SFP MSA konform sind, das mit Adresse von A0h über das 2-drahtige Serien-Protokoll CMOS EEPROM erreicht werden kann. Körperliche IC kann über 2-drahtigen Serienbus an der Adresse ACh auch erreicht werden.
Eigenschaften
Völlig metallische Einschließung für niedrige EMS
Ableitung der geringen Energie
Ausführliche Produktinformation in EEPROM
einzelne Stromversorgung +3.3V
Zugang zur Bitübertragungsschicht IC über 2-drahtigen Serienbus
10/100/1000 BASE-T Operation in den Wirtssystemen mit SGMII-Schnittstelle
Konform mit SFP MSA
Konform mit IEEE Geschlechtskrankheit 802.3TM-2002
Konform mit Teil 15, Klasse B FCC 47 CFR
Funktionierende Gehäusetemperaturstrecke 0°C zu +70°C
RoHS konform (bleifrei)
Anwendungen
Schalter/Router zu schalten/Router-Verbindung
Hochgeschwindigkeits-Input/Output für Datei trennt
Klimaspezifikation
| Parameter | Symbol | Minute | Art | Maximal | Einheiten |
| Betriebstemperatur | Spitze | -0 | 85 | °C | |
| Lagertemperatur | Tsto | -40 | 100 | °C |
Schnittstelle der elektrischen Leistung
| Parameter | symblo | Minute | Art | Maximal | Einheiten | Anmerkungen/Bedingungen |
| Versorgung gegenwärtig | Ist | 320 | 375 | MA | maximale Energie 1.2W über vollständiger Auswahl der Spannung und der Temperatur. Sehen Sie Vorsichtanmerkung unten | |
| Eingangsspannung | Vcc | 3,13 | 3,3 | 3,47 | V | Bezogen zu Boden |
| Überspannung | Isurge | 30 | MA | Heißer Stecker über Strom der ausgeglichenen Lage. Sehen Sie Vorsichtanmerkung | ||
| Vorsicht: Leistungsaufnahme und Überspannung sind höher als die spezifizierten Werte in SFP MSA | ||||||
Niedrig--speedsignals
| Parameter | Symbol | Minute | Maximal | Einheiten | Anmerkungen/Bedingungen |
| SFP-Ertrag TIEF | Vol. | 0 | 0,5 | V | 4.7k zu 10k ziehen zum host_Vcc hoch. |
| SFP-Ertrag HOCH | VOH | host_Vcc -0,5 | host_Vcc + 0,3 | V | 4.7k zu 10k ziehen zum host_Vcc hoch. |
| SFP gab NIEDRIG ein | VIL | 0 | 0,8 | V | 4.7k zu 10k ziehen bis Vcc hoch. |
| SFP-Input HOCH | 2 | Vcc + 0,3 V | V | 4.7k zu 10k ziehen bis Vcc hoch. |
| Parameter | Symbol | Minute | Art | Maximal | Einheiten | Anmerkungen/Bedingungen |
| Zeilenfrequenz | Florida | 125 | MHZ | 5-Schichten- Kodierung, pro IEEE 802,3 | ||
| Tx-Ausgangsimpedanz | Zout, TX | 100 | Ohm | Differenzial | ||
| Rx-Eingangsimpedanz | Zin, RX | 100 | Ohm | Differenzial |
Elektrische Hochgeschwindigkeitsschnittstelle, WirtSFP
| Parameter | Symbol | Minute | Art | Maximal | Einheiten | Anmerkungen/Bedingungen |
| Unsymmetrisches Dateneingabeschwingen | Vinsing | 250 | 1200 | MA | Unsymmetrisch | |
| Unsymmetrisches Datenausgabeschwingen | Voutsing | 350 | 100 | 800 | MA | Unsymmetrisch |
| Aufstieg/Abfallzeit | Zin, Rx | 175 | psec | 20%~80% | ||
| Tx-Eingangsimpedanz | Zin | 50 | Ohm | Unsymmetrisch | ||
| Tx-Eingangsimpedanz | Zout | 50 | Ohm | Unsymmetrisch |
Allgemeine Spezifikationen
| Parameter | Symbol | Minute | Art | Maximal | Einheiten | Anmerkungen/Bedingungen |
| Datenrate | BR | 10 | 1.000 | Mb/s | IEEE 802,3 kompatibel. | |
| Kabellänge | L | 100 | m | Kategorie 5 UTP. BRUSTBEEREN <10-12> | ||
| Anmerkungen: | ||||||
|
1. Uhrtoleranz ist +/- 50 PPMs 2. Standardmäßig ist das GLC-T10/100/1000 ein voll- Duplexgerät in bevorzugtem Vorlagenmodus 3. Automatische Kreuzentdeckung wird ermöglicht. Externes Kreuzkabel wird nicht angefordert 4. 10/100/1000 BASE-T Operation erfordert das Wirtssystem, eine SGMII-Schnittstelle zu haben 5. ohne Uhren mit einem SERDES, das nicht SGMII stützt, funktioniert das Modul an nur 1000BASE-T. |
||||||
