Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-SP1GR01-C

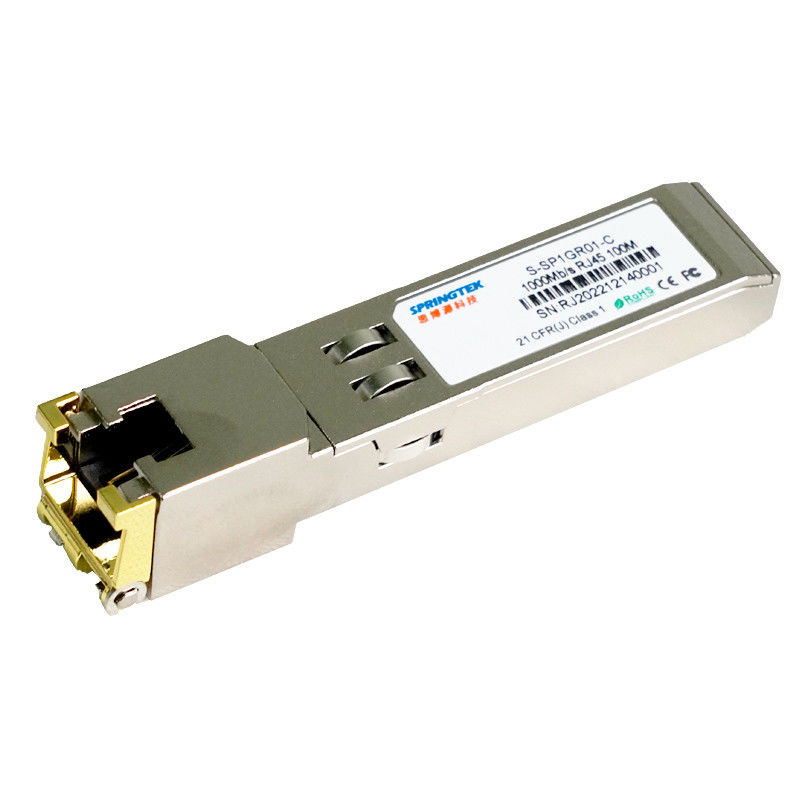

1000 optisches Transceiver-ModulBASE-TKupfer-100 m SFP
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-SP1GR01-C | SFP, 1000Mb/s, kupfern, RJ45 100M, 0ºC~+70ºC |
Beschreibung
Kupfertransceivers Springtek 1000BASE-T SFP ist Hochleistung, das kosteneffektive Modul, das mit Gigabit Ethernet konform sind und die Standards 1000BASE-T, die so in IEEE 802. 3-2002 und in IEEE 802.3ab spezifiziert werden, die Unterstützungs1000mbps, die bis zu 100 Metern Daten-klassig sind, über Kabel der Kategorie 5 des unshielded twisted pair erreichen (BRUSTBEERE <10-12>
Eigenschaften
TX-Sperrung und RX Los/ohne Los-Funktion
Völlig metallische Einschließung für niedrige EMS
einzelne Stromversorgung +3.3V DCs
Ableitung der geringen Energie (W 1,05 typisch)
Zugang zur Bitübertragungsschicht IC über 2-drahtigen Serienbus
1000 BASE-T Operation in den Wirtssystemen mit SERDES-Schnittstelle
Funktionierende Gehäusetemperaturstrecke 0°C zu +70°C
RoHS konform (bleifrei)
Anwendungen
Klimaspezifikation
| Parameter | Symbol | Minute | Art | Maximal | Einheiten |
| Betriebstemperatur | Tc | 0 | +70 |
℃ |
|
| Lagertemperatur | -40 | +85 | ℃ |
Schnittstelle +3.3V-elektrischer Leistung
| Parameter | symblo | Minute | Art | Maximal | Einheiten | Anmerkungen/Bedingungen |
| Versorgung gegenwärtig | Ist | 500 | 757 | MA | brannte maximale Energie 2.5W über vollständiger Auswahl von vlitage und von temperature.see-Vorsichtanmerkung durch | |
| Eingangsspannung | Vcc | 3,13 | 3,3 | 3,47 | V | Bezogen zu Boden |
| Maximale Spannung | Vmax | 3,6 | V |
Niedrig--speedsignals, electroniccharacteristics
| Parameter | Symbol | Minute | Maximal | Einheiten | Anmerkungen/Bedingungen |
| SFP-Ertrag TIEF | Vol. | 0 | 0,5 | V | 4.7k zu 10k ziehen zum host_Vcc hoch, gemessen an der Wirtsseite des Verbindungsstücks |
| SFP-Ertrag HOCH | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k zu 10k ziehen zum host_Vcc hoch, gemessen an der Wirtsseite des Verbindungsstücks |
| SFP gab NIEDRIG ein | VIL | 0 | 0,8 | V | 4.7k zu 10k ziehen bis Vcc hoch, gemessen an SFP-Seite des Verbindungsstücks |
| SFP-Input HOCH | VIH | 2 |
Vcc+ 0,3 |
V | 4.7k zu 10k ziehen bis Vcc hoch, gemessen an SFP-Seite des Verbindungsstücks |
| Parameter | Symbol | Minute | Art | Maximal | Einheiten | Anmerkungen/Bedingungen |
| Zeilenfrequenz | FL | 125 | MHZ | 5-Schichten- Kodierung, pro IEEE 802,3 | ||
| Tx-Ausgangsimpedanz | Zout, Tx | 100 | Ohm | Differenzial, für alle Frequenzen zwischen 1MHz und 125MHz | ||
| Widerstand Rx Inout | Zin, Rx | 100 | Ohm | Differenzial, für alle Frequenzen zwischen 1MHz und 125MHz |
Elektrische Hochgeschwindigkeitsschnittstelle, WirtSFP
| Parameter | Symbol | Minute | Art | Maximal | Einheiten | Anmerkungen/Bedingungen |
| Unsymmetrisches Dateneingabeschwingen | Vinsing | 250 | 1200 | MA | Unsymmetrisch | |
| Unsymmetrisches Datenausgabeschwingen | Voutsing | 350 | 800 | MA | Unsymmetrisch | |
| Aufstieg/Abfallzeit | Zin, Rx | 175 | psec | 20%~80% | ||
| Tx-Eingangsimpedanz | Zin | 50 | Ohm | Unsymmetrisch | ||
| Tx-Eingangsimpedanz | Zout | 50 | Ohm | Unsymmetrisch |
Allgemeine Spezifikationen
| Parameter | Symbol | Minute | Art | Maximal | Einheiten | Anmerkungen/Bedingungen |
| Datenrate | BR | 10 | 1000 | Mb/sec | IEEE802.3compatible | |
| Anmerkungen | ||||||
| Toleranz 1.Clock ist +/- 50 PPMs. | ||||||
