Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-FP10R3M-C

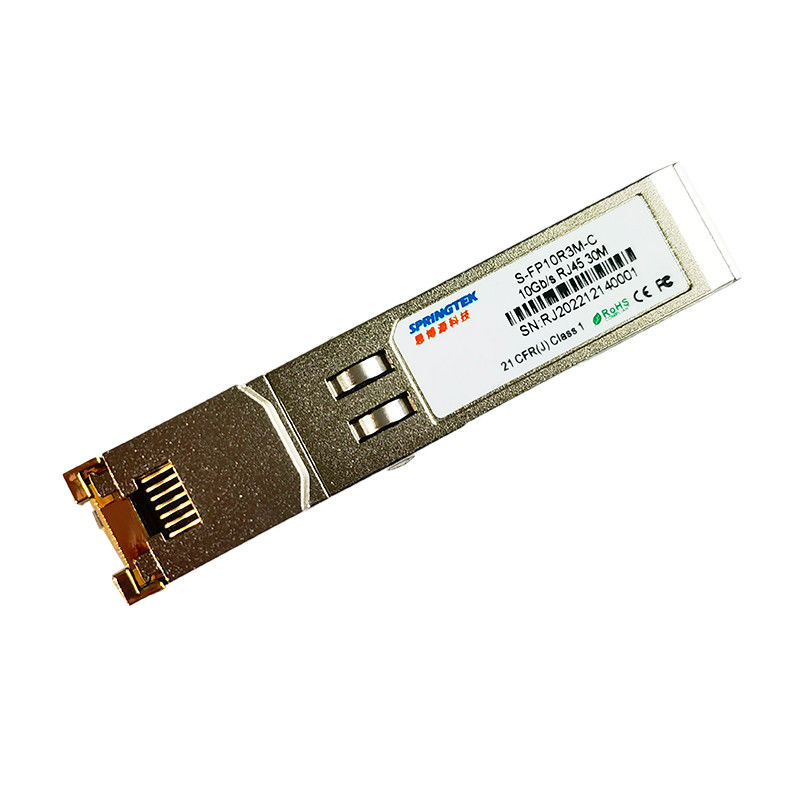

Transceiver-Modul des Wacholderbusch-10GBASE-T optisches des Kupfer-30m SFP
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-FP10R3M-C | SFP, 10Gb/s, kupfern, RJ45, 30M, 0ºC~+70ºC |
Beschreibung
Ist steckbare Transceivers Plus Springtek SFP-10 G-T Copper Small Form (SFP+) Hochleistung, hohe Zuverlässigkeit, das kosteneffektive Modul, das mit 10 Gigabit Ethernet konform sind und Standards 10G BASE-T, wie in IEEE 802. 3-2015 und in IEEE 802.3an spezifiziert, die Unterstützungs10gbps, die bis zu 30 Metern Daten-klassig sind, über abgeschirmtem Kabel der twisted- pairkategorie 6A erreichen. Das Modul stützt voll- Duplexdatenverbindungen 10Gbps mit 16 waagerecht ausgerichteten Signalen der Impuls-Amplitudenmodulation (PAM). Das Modul versieht Standardserien-Identifikations-Informationen, die mit SFP+ MSA konform sind, das mit Adresse von A0h über den Serienbus 2wire erreicht werden kann. Körperliche IC kann über Serienbus 2wire an der Adresse ACh auch erreicht werden.
Eigenschaften
SFF-8431 und SFF-8432 MSA Complant
IEEE 802.3az und 802.3an konform
IEEE 802.3bz für 5G&2.5G BASE-T
Heiß-steckbarer SFP-Abdruck
TX-Sperrung und Funktion RX Los
Völlig metallische Einschließung für niedrige EMI Emissions
einzelne Stromversorgung +3.3V
Leistungsaufnahme der geringen Energie (2.5W max @ 30m)
Kompakte Versammlung des Verbindungsstücks RJ-45
Zugang zur Bitübertragungsschicht IC über 2-drahtigen Serienbus
XFI/5GBASE-R/2500BASE-X/SGMII, SGMII-Selbst-Verhandlung an
Selbst-verhandelt mit anderem 10GBase-T PHYs
Unterstützungen 100/1000Base-T unter Verwendung des Kabels der Katze 5e oder besseres
MDI-/MDIXübergang
Mehrfache Loopback-Modi für die Prüfung und die Fehlersuche
Eingebaute Kabel-Überwachung und Verbindungs-Diagnose
Unshielded und abgeschirmter Kabelhalter
Funktionierende Gehäusetemperaturstrecke 0°C zu +70°C
RoHS konform (bleifrei)
Anwendungen
Ethernet 1.25Gigabit über Kabel der Katze 5e
Klimaspezifikation
| Parameter | Symbol | Minute | Art | Maximal | Einheiten |
| Betriebstemperatur | Tc | 0 | +70 | ℃ | |
| Lagertemperatur | -40 | +85 | ℃ |
Schnittstelle der elektrischen Leistung
| Parameter | symblo | Minute | Art | Maximal | Einheiten |
Anmerkungen/Bedingungen |
| Versorgung gegenwärtig | Ist | 500 | 757 | MA | brannte maximale Energie 2.5W über vollständiger Auswahl von vlitage und von temperature.see-Vorsichtanmerkung durch | |
| Eingangsspannung | Vcc | 3,13 | 3,3 | 3,47 | V | Bezogen zu Boden |
| Maximale Spannung | Vmax | 3,6 | V |
Niedrig--speedsignals, electroniccharacteristics
| Parameter | Symbol | Minute | Maximal | Einheiten | Anmerkungen/Bedingungen |
| SFP-Ertrag TIEF | Vol. | 0 | 0,5 | V | 4.7k zu 10k ziehen zum host_Vcc hoch, gemessen an der Wirtsseite des Verbindungsstücks |
| SFP-Ertrag HOCH | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | 4.7k zu 10k ziehen zum host_Vcc hoch, gemessen an der Wirtsseite des Verbindungsstücks |
| SFP gab NIEDRIG ein | VIL | 0 | 0,8 | V | 4.7k zu 10k ziehen bis Vcc hoch, gemessen an SFP-Seite des Verbindungsstücks |
| SFP-Input HOCH | VIH | 2 |
Vcc+ 0,3 |
V | 4.7k zu 10k ziehen bis Vcc hoch, gemessen an SFP-Seite des Verbindungsstücks |
Elektrische Hochgeschwindigkeitsschnittstelle, Getriebe LinieSFP
| Parameter | Symbol | Minute | Art | Maximal | Einheiten | Anmerkungen/Bedingungen |
| Zeilenfrequenz | FL | 800 | MHZ | 5-Schichten- Kodierung, pro IEEE 802,3 | ||
| Tx-Ausgangsimpedanz | Zout, Tx | 100 | Ohm | Differenzial, für alle Frequenzen zwischen 1MHz und 125MHz | ||
| Widerstand Rx Inout | Zin, Rx | 100 | Ohm | Differenzial, für alle Frequenzen zwischen 1MHz und 125MHz |
Elektrische Hochgeschwindigkeitsschnittstelle, WirtSFP
| Parameter | Symbol | Minute | Art | Maximal | Einheiten | Anmerkungen/Bedingungen |
| Unsymmetrisches Dateneingabeschwingen | Vinsing | 500 | 800 | 1100 | Millivolt | Differenzial |
| Unsymmetrisches Datenausgabeschwingen | Voutsing | 500 | 800 | 1100 | Millivolt | Differenzial |
| Aufstieg/Abfallzeit | Tr, Tf | 20 | 47 | psec | 20%~80% | |
| Tx-Eingangsimpedanz | Zin | 100 | Ohm | Differenzial | ||
| Tx-Eingangsimpedanz | Zout | 100 | Ohm | Differenzial |
Allgemeine Spezifikationen
| Parameter | Symbol | Minute | Art | Maximal | Einheiten | Anmerkungen/Bedingungen |
| Datums-Rate | BR | 1 | 10 | Gb/s | Sehen Sie Anmerkungen 2 bis 4 unter kompatiblem IEEE 802,3. | |
| Kabellänge | L | 30 | m | |||
| Anmerkungen | ||||||
| Uhrtoleranz ist +/- 50 PPMs. | ||||||
