Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-QP1AL4L10-CD

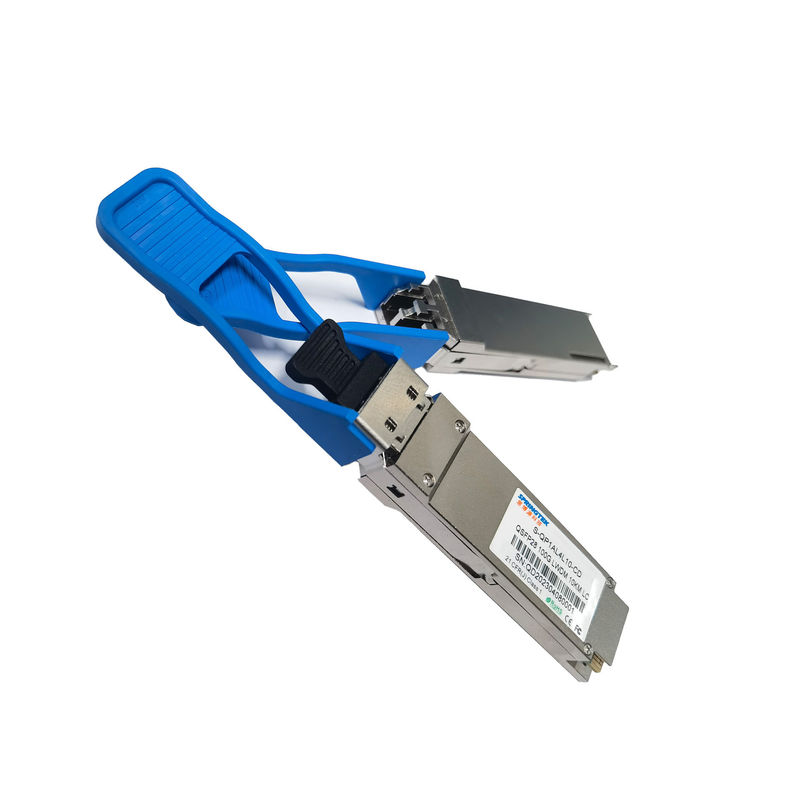

Kompatibles 100Gbps QSFP28 LR4 LWDM LC 10Km optisches Transceiver-Modul Alcatel
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-QP1AL4L10-CD |
QSFP28, 100Gbps, 1294 -1310 Nanometer, Inspektion, LC, 10km, 0ºC~+70ºC, mit DDM, PFEILER-Art |
Beschreibung
Transceiver Springtek 100GBase-LR4 QSFP28 ist entworfen, um die Bedingungen von Verbindungen des Ethernets 100G über SMF bis 10km zu erfüllen. Er ist mit QSFP28 MSA, IEEE 802.3ba und IEEE 802.3bm konform. Er ist, Leistungsaufnahme der geringen Energie mit einer einzelnen Stromversorgung 3.3V kosteneffektiv. Das Modul hat eine gesamte Bitgeschwindigkeit bis zu 103.1Gbps, indem es von 4 unabhängigen LAN-WDM optischen Wegen, jeder Weg multiplext, der zum Übertragen von 25.78125Gb/s über 10km SMF fähig ist. Es wird mit Ganzmetall- und kompakte Größenwohnung für überlegene EMS-Leistung fabriziert.
Eigenschaften
Einzelne +3.3V-Stromversorgung
Betriebstemperatur: 0 zu +70°C
RoHS konform (bleifrei)
Anwendungen
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,5 | 4 | V | |
| Lagertemperaturbereich | Ts | -40 | 85 | °C | |
| Relative Luftfeuchtigkeit - Lagerung | Rechte Seite | 0 | 95 | % | |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 0 | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | - | 70 | °C |
| Stromversorgungs-Spannung | Vcc | 3,14 | 3,3 | 3,47 | V |
| Gesamtleistungs-Leistungsaufnahme | P | - | - | 3,5 | W |
| Datenrate | BR | - | 25,78125 | - | Gbps |
Elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenziales Eingangsspannungs-Schwingen | VIN | 180 | - | 900 | Millivolt |
| Tx-Differenzial gab Impendence ein | ZIN | - | 100 | - | Ω |
| Differenzial gab Rückflussdämpfung ein | Pro 100Gbase-LR4 | DB | |||
| Gleichtaktinput-Rückflussdämpfung | Pro 100Gbase-LR4 | DB | |||
| Empfänger-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenziales Ausgangsspannung Schwingen | VOUT | 300 | - | 850 | Millivolt |
| RxDifferenzausgang Impendence | ZOUT | - | 100 | - | Ω |
| Differenzausgang Rückflussdämpfung | Pro 100Gbase-LR4 | DB | |||
| Gleichtaktertrag-Rückflussdämpfung | Pro 100Gbase-LR4 | DB | |||
Optische Eigenschaften
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen | |
| Übermittler-Eigenschaften | |||||||
| Signalisieren von Rate pro Weg | 25,78125 | GBD | 1 | ||||
| Wegmittelwellenlängen (Strecke) | λ | 1294,53 | - | 1296,59 | Nanometer | ||
| 1299,02 | - | 1301,09 | |||||
| 1303,54 | - | 1305,63 | |||||
| 1308,09 | - | 1310,19 | |||||
| Durchschnittliche Produkteinführungs-totalenergie | Schellfisch | - | - | 10,5 | dBm | ||
| Übertragen Sie OMA pro Weg | TxOMA | -1,3 | - | 4,5 | dBm | ||
| Durchschnittliche Produkteinführungs-Energie pro Weg | TXPx | -4,3 | - | 4,5 | dBm | ||
| Löschungs-Verhältnis | ER | 4 | - | - | DB | ||
| Sidemode-Unterdrückungsverhältnis | SMSR | 30 | - | - | DB | ||
| Relative Intensitäts-Geräusche | RIN | - | - | -130 | dB/Hz | ||
| Übermittler-Reflexionsvermögen-Reflexionsvermögen | - | - | -12 | DB | |||
|
Übermittleraugenmaskendefinition {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | |||||
| Empfänger-Eigenschaften | |||||||
| Signalisieren von Rate pro Weg | 25,78125 | GBD | 3 | ||||
| Wegmittelwellenlängen (Strecke) | λ | 1294,53 | - | 1296,59 | Nanometer | ||
| 1299,02 | - | 1301,09 | |||||
| 1303,54 | - | 1305,63 | |||||
| 1308,09 | - | 1310,19 | |||||
| Durchschnitt empfangen Energie pro Weg | RXPx | -10,6 | - | 4,5 | dBm | 4 | |
| Empfänger-Empfindlichkeit (OMA) pro Weg | Rxsens | - | - | -8,6 | dBm | ||
| Empfänger-Reflexionsvermögen | - | - | -26 | DB | |||
| LOS | Optisch De-erklären Sie | PD | - | - | -11,6 | dBm | |
| Optisch erklären Sie | PA | -24 | - | - | |||
| Los-Hysterese | 0,5 | - | - | DB | |||
| Anmerkungen | |||||||
|
1. Übermittler, der an 25.78125Gbps jeden Kanal betreibt. 2. Schlagverhältnis 5x10-5. 3. Empfänger, der an 25.78125Gbps jeden Kanal betreibt. 4. Energiewert und Energiegenauigkeit sind mit allen Kanälen eingeschaltet. |
|||||||
