Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-QD4AC4L10-CD-4

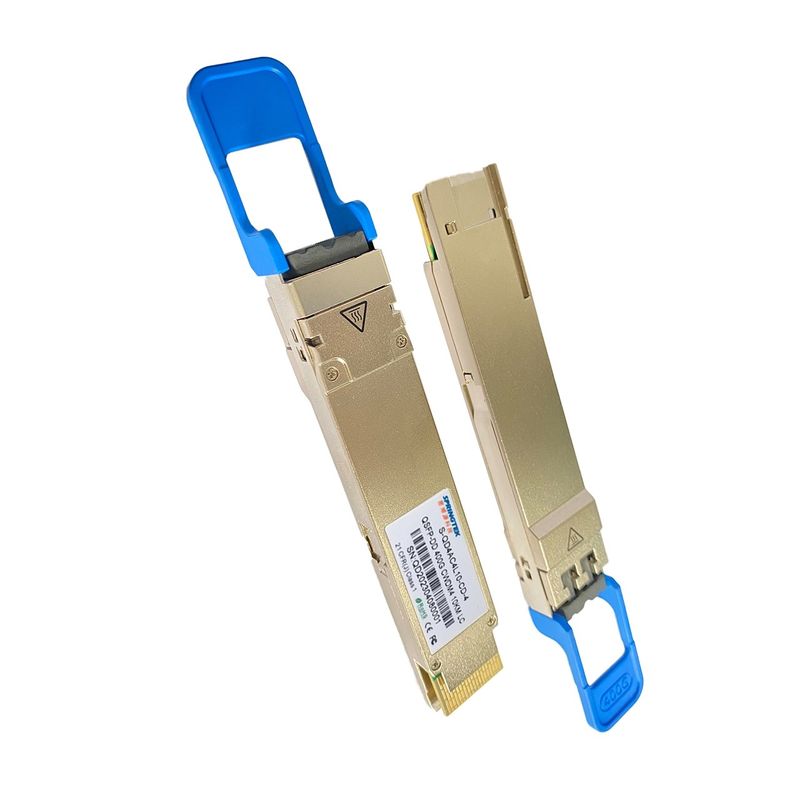

Optisches Transceiver-Modul Avaya Compatibles 400Gbps QSFP-DD LR4 1310nm LC 10km
QSFP-DD LR4 S-QD4AC4L10-CD-4 230301.pdf
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
|
S-QD4AC4L10-CD-4 |
QSFP-DD 400G CWDM4 LR4 10KM LC, 0ºC~+70ºC, mit DDM |
Beschreibung
Optisches Modul Springtek 400Gb/s QSFP-DD LR4 bestimmt für 10km Anwendungen optischer Nachrichtenübertragung. Modul S-QD4AC4L10-CD-4 wandelt 8 Kanäle von elektrischen Eingabedaten 50Gb/s (PAM4) in 4 Kanäle von optischen Signalen CWDM um und multiplext sie in einen Einfachkanal für Lichtwellenleiterübertragung 400Gb/s. Rück- auf der Empfängerseite, entmultiplexiert das Modul optisch einen optischen Input 400Gb/s in 4 Kanäle von optischen Signalen CWDM und wandelt sie in 8 Kanäle von elektrischen Ausgabedaten 50Gb/s (PAM4) um.
Die zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, enthält 1311 und 1331 Nanometer als Mitglieder des CWDM-Wellenlängengitters, das in ITU-T G.694.2.It definiert wird, ein Duplex-LC-Verbindungsstück für die optische Schnittstelle und ein Verbindungsstück des Stift 76 für die elektrische Schnittstelle. Um die optische Streuung im Fernbeförderungssystem herabzusetzen, muss Monomodefaser (SMF) in diesem Modul angewendet werden. Wirt FEC wird angefordert, bis 10km Fasertransmission zu stützen
Produkt S-QD4AC4L10-CD-4 ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle entsprechend der Art der QSFP-DD Multi-Quellvereinbarungs-(MSA) - 2 entworfen. Es ist entworfen worden, um die rauesten externen Betriebsbedingungen einschließlich Temperatur, Feuchtigkeit und EMS-Störung zu treffen.
Eigenschaften
Anwendungen
Absolute Maximalleistungen
Es hat gemerkt zu werden, dass die Operation möglicherweise mehr als alle einzelnen absoluten Maximalleistungen verursachte Dauerschaden zu diesem Modul.
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,5 | 3,6 | V | |
| Lagertemperaturbereich | Ts | -40 | 85 | °C | |
| Funktionierende Gehäusetemperatur | Zu | 0 | 70 | °C | |
| Relative Luftfeuchtigkeit (Nichtkondensation) | Relative Feuchtigkeit | 0 | 85 | % |
Empfohlene Betriebsbedingungen und Stromversorgungs-Anforderungen
| Parameter | Symbol | Minute | Typisch | Maximal | Einheiten | Anmerkungen |
| Funktionierende Gehäusetemperatur | SPITZE | 0 | 70 | degC | ||
| Stromversorgungs-Spannung | VCC | 3,135 | 3,3 | 3,465 | V | |
| Datenrate, jeder Weg | 26,5625 | GBD | PAM4 | |||
| Daten Rate Accuracy | -100 | 100 | PPMs | |||
| Vor--FEC Bit-Fehler-Verhältnis | 2.4x10-4 | |||||
| Nach--FEC Bit-Fehler-Verhältnis | 1x10-12 | 1 | ||||
| Verbindungs-Abstand | D | 0,002 | 10 | Kilometer | 2 | |
|
Anmerkungen: 1. FEC stellte vom Wirtssystem zur Verfügung. 2. FEC erforderte auf Wirtssystem, um maximalen Abstand zu stützen |
||||||
Elektrische Eigenschaften
Die folgenden elektrischen Eigenschaften werden über der empfohlenen Betriebsumgebung wenn nicht anders angegeben definiert.
| Parameter | Test oint | Minute | Typisch | Maximal | Einheiten | Anmerkungen | |
| Leistungsaufnahme | 12 | W | |||||
| Versorgung gegenwärtig | Icc | 3,63 | |||||
| Übermittler (jeder Weg) | |||||||
| Signalisieren-Rate, jeder Weg | TP1 | ± 26,5625 100 PPMs | GBD | ||||
|
Differenziale Toleranz der Eingangsspannungs-PKpK Fehlanpassung |
TP1a | 900 | mVpp | 1 | |||
| Differenziale Beendigung | TP1 | 10 | % | ||||
| Differenzial gab Rückflussdämpfung ein | TP1 |
IEEE 802.3-2015 Gleichung (83E-5) |
DB | ||||
| Differenzial zum Gleichtakt Eingegebene Rückflussdämpfung |
TP1 | IEEE 802.3-2015 Gleichung (83E-6) |
DB | ||||
| Modul betonter Eingabetest | TP1a | Sehen Sie IEEE 802.3bs 120E.3.4.1 | 2 | ||||
|
Unsymmetrische Spannung Toleranz-Bereich (Minute) |
TP1a | -0,4 bis 3,3 | V | ||||
| Fast-Endeaugen-Höhe, Differenzial | TP1 | -350 | 2850 | Millivolt | 3 | ||
| Empfänger (jeder Weg) | |||||||
| Fernaugen-Höhe, Differenzial | TP4 | ± 53,125 100 PPMs | GBD | ||||
|
Differenziales Spitzen-Spitzen Ausgangsspannung |
TP4 | 900 | mVpp | ||||
| Gleichtakt-Ausgangsspannung (Vcm) | TP4 | 2850 | Millivolt | ||||
|
Differenziale Beendigung Fehlanpassung |
TP4 | 10 | % | ||||
|
Differenzausgang Rückflussdämpfung
|
TP4 |
IEEE 802.3-2015 Gleichung (83E-2) |
|||||
|
Common differenzialem Modus Umwandlungs-Rückflussdämpfung |
TP4 |
IEEE 802.3-2015 Gleichung (83E-3) |
|||||
|
Übergangs-Zeit, 20% bis 80%
|
TP4 | 9,5 | ps | ||||
|
Fast-Endeaugen-Symmetrie-Masken-Breite (ESMW) |
TP4 | 0,265 | UI | ||||
| Fast-Endeaugen-Höhe, Differenzial | TP4 | 70 | Millivolt | ||||
|
Fernaugen-Symmetrie-Masken-Breite (ESMW) |
TP4 | 0,2 | UI | ||||
| Fernaugen-Höhe, Differenzial | TP4 | 30 | Millivolt | ||||
| Fernverhältnis des vorläufer-ISI | TP4 | -4,5 | 2,5 | % | |||
| Gleichtakt-Ausgangsspannung (Vcm) | TP4 | -350 | 2850 | Millivolt | 3 | ||
|
Anmerkungen: 1. Mit der Ausnahme IEEE 802.3bs 120E.3.1.2, dass das Muster PRBS31Q oder durcheinandergemischter Leerlauf ist. 2. Treffen BRUSTBEEREN spezifizierten in IEEE 802.3bs 120E.1.1. 3. DC-Gleichtaktspannung erzeugt durch den Wirt. Spezifikation umfasst Effekte der Grundoffsetspannung. |
|||||||
Optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheiten | Anmerkungen |
| Übermittler | ||||||
| Mittelwellenlänge | L0 | 1264,5 | 1271 | 1277,5 | Nanometer | |
| L1 | 1284,5 | 1291 | 1279,5 | Nanometer | ||
| L2 | 1304,5 | 1311 | 1317,5 | Nanometer | ||
| L3 | 1324,5 | 1331 | 1337,5 | Nanometer | ||
| Datenrate, jeder Weg | ± 53,125 100 PPMs | GBD | ||||
| Modulations-Format | PAM4 | |||||
| Seiten-Modus Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||
| Durchschnittliche Produkteinführungs-Energie, jeder Weg | PAVG | -2,8 | 4,0 | dBm | 1 | |
|
Äußerer optischer Modulations-Umfang (OMAouter), jeder Weg |
POMA | 0,2 | 4,2 | dBm | 2 | |
|
Produkteinführungs-Energie in OMAouter minus TDECQ, jeder Weg für ER-≥ 4.5dB für ER < 4=""> |
-1,2 -1,1 |
DB | ||||
|
Übermittler-und Streuungs-Auge Clouser für PAM4 jeder Weg |
TDECQ | 3,9 | DB | |||
| TDECQ – 10*log10 (Ceq), jeder Weg | 3,9 | DB | ||||
| Löschungs-Verhältnis | ER | 3,5 | DB | |||
|
Unterschied bezüglich der Produkteinführungs-Energie zwischen irgendwelchen zwei Wegen (OMAouter) |
4 | DB | ||||
| RIN15.6OMA | RIN | -136 | dB/Hz | |||
| Optische Rückflussdämpfungs-Toleranz | TOL | 15,6 | DB | |||
|
Durchschnittliche Produkteinführungs-Energie von WEG vom Übermittler jeder Weg |
Poff | -26 | dBm | |||
| Übermittler-Übergangs-Zeit | 17 | ps | ||||
|
Durchschnittliche Produkteinführungs-Energie von WEG Übermittler, jeder Weg |
Poff | -20 | dBm | |||
| Empfänger | ||||||
| Mittelwellenlänge | L0 | 1264,5 | 1271 | 1277,5 | Nanometer | |
| L1 | 1284,5 | 1291 | 1279,5 | Nanometer | ||
| L2 | 1304,5 | 1311 | 1317,5 | Nanometer | ||
| L3 | 1324,5 | 1331 | 1337,5 | Nanometer | ||
| Datenrate, jeder Weg | ± 53,125 100 PPMs | GBD | ||||
| Modulations-Format | PAM4 | |||||
| Schaden-Schwelle, jeder Weg | THd | 5 | dBm | 4 | ||
| Durchschnitt empfangen Energie, jeden Weg | -9,1 | 4 | dBm | 5 | ||
| Empfangen Sie Energie (OMAouter), jeder Weg | 4,2 | dBm | ||||
|
Unterschied bezüglich der Empfänger-Energie zwischen irgendwelchen zwei Wegen (OMAouter) |
4,6 | dBm | ||||
|
Empfänger-Empfindlichkeit (OMAouter), jeder Weg |
Sensor |
Gleichung (1) |
dBm | 6 | ||
| Betonte Empfänger-Empfindlichkeit | SRS | -4,1 | dBm | 7 | ||
| Empfänger-Reflexionsvermögen | Eisenbahn | -26 | DB | |||
| LOS erklären | LOSA | -20 | dBm | |||
| LOS De-erklären | LOSD | -12,1 | dBm | |||
| Los-Hysterese | LOSH | 0,5 | DB | |||
| Betonte Bedingungen für Druck-Empfänger-Empfindlichkeit (Anmerkung 7) | ||||||
|
Betonte Augen-Schließung für PAM4 (SECQ), Weg in Versuch |
3,9 | DB | ||||
| SECQ – 10*log10 (Ceq), Weg nder Test | 3,9 | DB | ||||
| OMAouter jedes Angreifer-Wegs | 0,5 | dBm | ||||
|
Anmerkungen: 1. Durchschnittliche Produkteinführungsenergie, jeder Weg (Minute) ist informativ und nicht der Hauptindikator der Signalstärke. Ein Übermittler mit Produkteinführungsenergie unterhalb dieses Wertes kann nicht konform sein; jedoch stellt ein Wert über diesem nicht Befolgung sicher. 2. Selbst wenn das TDECQ < 1=""> 3. Ceq ist ein Koeffizient, der in Klausel 121.8.5.3, die Schaden-definiert wird Schwelle des Bezugsentzerrergeräuschverbesserung Modulations-Format-PAM4, jeder Weg erklärt THd 5.0dBm IEEE Geschlechtskrankheit 802.3-2018. 4. Durchschnitt empfangen Energie, ist jeder Weg (Minute) informativ und nicht der Hauptindikator der Signalstärke. Eine Leistungsaufnahme unterhalb dieses Wertes kann nicht konform sein; jedoch stellt ein Wert über diesem nicht Befolgung sicher. 5. Der Empfänger ist in der Lage, ohne Schaden, ununterbrochene Aussetzung zu einem optischen Eingangssignal zuzulassen, das diesen durchschnittlichen Leistungspegel hat. 6. Empfängerempfindlichkeit (OMAouter), jeder Weg (maximal) ist informativ und wird für einen Übermittler mit einem Wert von SECQ DB bis 3,9 definiert. Sie sollte Gleichung (1) treffen, die im Abbildung 4. veranschaulicht wird 7. Gemessen mit Übereinstimmungstestsignal an TP3 für das BRUSTBEERgleichgestellte zu 2.4x10-4. 8. Diese Testbedingungen sind für das Messen der betonten Empfängerempfindlichkeit. Sie sind nicht Eigenschaften des Empfängers. |
||||||
Die folgenden digitalen Diagnoseeigenschaften werden über den normalen Betriebsbedingungen wenn nicht anders angegeben definiert.
| Parameter | Symbol | Minute | Maximal | Einheiten | Anmerkungen |
| Absoluter Fehler des Temperaturmonitors | DMI_Temp | -3 | 3 | degC | Über dem Funktionieren Temperaturspanne |
| Versorgungs-Spg. Kontrollempfänger absoluter Fehler | DMI _VCC | -0,1 | 0,1 | V | Über vollem Betrieb Strecke |
| Des Energiemonitors des Kanals RX absoluter Fehler | DMI_RX_Ch | -2 | 2 | DB | 1 |
| Schräger gegenwärtiger Monitor des Kanals | DMI_Ibias_Ch | -10% | 10% | MA | |
| Des Energiemonitors des Kanals TX absoluter Fehler | DMI_TX_Ch | -2 | 2 | DB | 1 |
|
Anmerkungen: 1. Wegen der Maßgenauigkeit von verschiedenen Fasern, konnte es eine zusätzliches +/--1 DB-Schwankung oder +/- DB 3 geben Gesamtgenauigkeit. |
|||||
