Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-QP1AA010-C

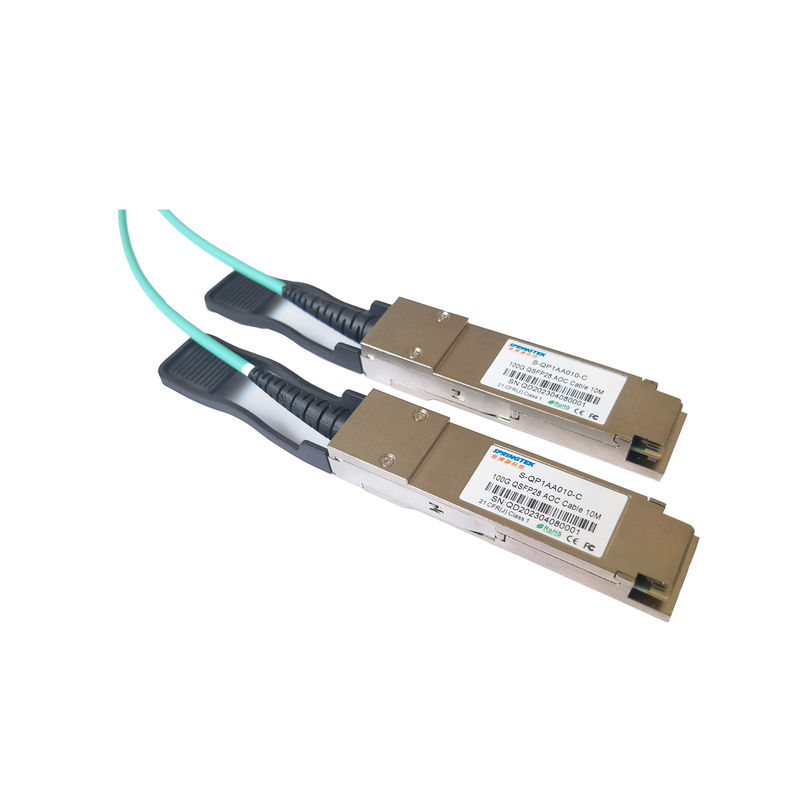

100G QSFP28 zu Kabel 10M QSFP28 AOC
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung | Faser-spezielles. |
| S-QP1AA010-C | Kabel 10M 100G QSFP28 AOC | 0~70℃ |
Beschreibung
Dieses Produkt ist ein Vierkanal-, steckbares, paralleles Glasfaser-QSFP8 AOC für 100 Gigabit Ethernet, Anwendungen Infiniband EDR. Dieser Transceiver ist ein Hochleistungsmodul für mehrspurige Datenaustausch- und Verbindungskurzstreckenanwendungen. Er integriert vier Datenwege in jeder Richtung mit Bandbreite 100Gbps.
Die Länge aktiven Lichtleiterkabels Springtek 100G QSFP28 ist bis 70 Meter über OM3 MMF oder 100 Meter über OM4 MMF. Diese Module sind entworfen, um über Multimodefasersystemen unter Verwendung einer nominalen Wellenlänge von 850nm zu funktionieren. Die elektrische Schnittstelle benutzt eine Randart Verbindungsstück mit 38 Kontakten.
Eigenschaften
Anwendungen
Standardl
Absolute Maximalleistungen
Es muss gemerkt werden, dass die Operation möglicherweise mehr als alle einzelnen absoluten Maximalleistungen verursachte Dauerschaden zu diesem Modul.
| Parameter | Symbol | Minute | Maximal | Einheit |
| Speicherumgebende Temperatur | TSTG | -40 | 85 | ℃ |
| Funktionierende Gehäusetemperatur | Tc | 0 | 70 | ℃ |
| Betriebsfeuchtigkeit | HO | 5 | 85 | % |
| Stromversorgungs-Spannung | Vcc | 0 | +3,6 | V |
Empfohlene Betriebsbedingungen
Empfohlene Betriebsumgebung spezifiziert Parameter, für die die elektrischen und optischen Eigenschaften wenn nicht anders vermerkt halten.
| Parameter | Symbol | Minute | Typisch | Maximal | Einheiten | Anmerkungen |
| Funktionierender Fall Temperatur |
TC | 0 | 25 | 70 | °C | |
| Stromversorgungs-Spannung | Vcc | 3,135 | 3,3 | 3,465 | V | |
| Datenrate, jeder Weg | 25,78125 | Gb/s | ||||
| Daten Rate Accuracy | -100 | 100 | PPMs | |||
| Steuereingang-Spannungs-Hoch | 2 | Vcc | V | |||
| Steuereingang-Spannungs-Tief | 0 | 0,8 | V |
Übermittler
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen |
| Überlastungs-Differenzspannung PKpK |
TP1a | 900 | Millivolt | |||
| Gleichtakt-Spannung (Vcm) | TP1 | -350 | 2850 | Millivolt | 2 | |
| Differenziale Beendigung Widerstand-Fehlanpassung |
TP1 | 10 | % | An 1MHz | ||
| Differenziale Rückflussdämpfung (SDD11) |
TP1 | Sehen Sie CEI-28G-VSR Gleichung 13-19 |
DB | |||
| Gleichtakt zum Differenzial Umwandlung und Differenzial zu Gleichtaktumwandlung (SDC11, SCD11) |
TP1 | Sehen Sie CEI- 28G-VSR Gleichung 13-20 |
DB | |||
Betonter Eingabetest |
TP1a | Sehen Sie CEI-28G-VSR Abschnitt 13.3.11.2 .1 |
Empfänger
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen |
| Differenzspannung, PKpK | TP4 | 900 | Millivolt | |||
| Gleichtakt-Spannung (Vcm) | TP4 | -350 | 2850 | Millivolt | 2 | |
| Gleichtakt-Geräusche, Effektivwert | TP4 | 17,5 | Millivolt | |||
| Differenziale Beendigung Widerstand-Fehlanpassung |
TP4 | 10 | % | Bei 1 MHZ | ||
| Differenziale Rückflussdämpfung (SDD22) |
TP4 | Sehen Sie CEI-28G-VSR Gleichung 13-19 |
DB | |||
| Gleichtakt zum Differenzial Umwandlung und Differenzial zu Gleichtaktumwandlung (SDC22, SCD22) |
TP4 | Sehen Sie CEI-28G-VSR Gleichung 13-21 |
DB | |||
| Gleichtakt-Rückflussdämpfung (SCC22) |
TP4 | -2 | DB | 3 | ||
| Übergangs-Zeit, 20 bis 80% | TP4 | 9,5 | ps | |||
| Vertikale Augen-Schließung (VEC) | TP4 | 5,5 | DB | |||
| Augen-Breite bei Wahrscheinlichkeit 10-15 (EW15) |
TP4 | 0,57 | UI | |||
| Augen-Höhe bei robability 10-15 (EH15) |
TP4 | 228 | Millivolt | |||
| Anmerkungen: 1. pro Anschluss. 2. wird Vcm durch den Wirt erzeugt. Spezifikation umfasst Effekte der Grundoffsetspannung. 3. Von 250MHz zu 30GHz |
||||||
