Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-Q440A005-C
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung | Faser-spezielles. |

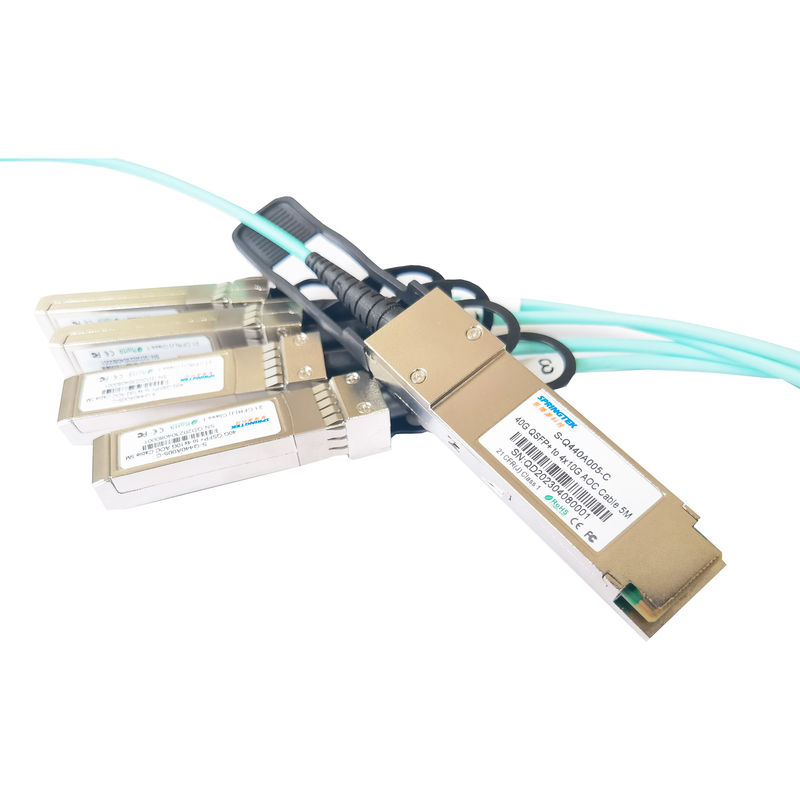

| S-Q440A005-C | 40G QSFP+ zu Kabel 5M 4x10G AOC | 0~70℃ |
Beschreibung
Produkt Springtek 40G QSFP+ AOC ist ein aktives Lichtleiterkabel der hohen Datenraten-Ähnlichkeit, die Bandbreitenbeschränkung des traditionellen kupfernen Kabels zu überwinden. Das Springtek 40G QSFP+ AOC bietet 4 unabhängige Datenübertragungskanäle und 4 Daten an, die Kanäle über die Bandfasern in mehreren Betriebsarten, jedes fähige zu 10 Gb-/soperation empfangen. Infolgedessen kann eine gesamte Datenrate von 40Gb/s über 100 Metern Getriebe durch dieses Produkt erzielt werden, um den ultraschnellen Datenverarbeitungsdatenaustausch zu stützen.
Springtek-Produkt ist mit optischer/elektrischer Verbindung des Formfaktors, entsprechend der QSFP+-Multi-Quellvereinbarung (MSA) entworfen. Es ist entworfen worden, um die rauesten externen Betriebsbedingungen einschließlich Temperatur, Feuchtigkeit und EMS-Störung zu treffen.
Eigenschaften
Anwendungen
Standardl
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Maximal | Einheit |
| Speicherumgebende Temperatur | TSTG | -40 | 85 | ℃ |
| Betriebsfeuchtigkeit | HO | 5 | 90 | % |
| Stromversorgungs-Spannung | Vcc | -0,3 | +3,6 | V |
| Eingangsspannung | VIN | -0,3 | VCC+0.3 | V |
| Geschädigte Schwelle, pro Weg | Papierlösekorotron | 3,4 | dBm |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | 3,13 | 3,3 | 3,47 | V |
| Steuereingang-Spannungs-Hoch | 2 | VCC | V | ||
| Steuereingang-Spannungs-Tief | 0 | 0,8 | V | ||
| Datenrate, jeder Weg | 10,3125 | 11,2 | Gbps |
Übermittler
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen |
|
Unsymmetrische Eingangsspannungs-Toleranz |
-0,3 | 4 | V | |||
|
Wechselstrom-Gleichtakt-Eingangsspannungs-Toleranz |
15 | Millivolt | Effektivwert | |||
|
Differenziale Eingangsspannung Schwingen-Schwelle |
50 | mVpp |
LOSA-Schwelle |
|||
| Differenziales Eingangsspannungs-Schwingen | Vin, pp. | 180 | 1200 | mVpp | ||
| Differenziale Eingangsimpedanz | Zin | 90 | 100 | 110 | Ohm | |
|
Unsymmetrische Eingangsspannungs-Toleranz |
-0,3 | 4 | V | |||
| Differenzialer eingegebener S-Parameter | SDD11 | < -12=""> | DB | 0.01-4.1GHz | ||
| < -6=""> | DB | 4.1-11.1GHz | ||||
|
Reflektiertes Differenzial zur Gleichtakt-Umwandlung |
SCD11 | -10 | DB | 0.01-11.1GHz | ||
Empfänger
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen |
| Unsymmetrische Ausgangsspannung | -0,3 | 4 | V | |||
|
Wechselstrom-Gleichtakt-Ausgangsspannung |
7,5 | Millivolt | Effektivwert | |||
|
Differenziales Ausgangsspannungs-Schwingen |
Vout, pp. | 400 | 800 | mVpp | ||
| Differenziale Ausgangsimpedanz | Zout | 90 | 100 | 110 | Ohm | |
|
Differenzausgangc$s-parameter |
SDD22 | < -12=""> | DB | 0.01-4.1GHz | ||
| < -6=""> | DB | 4.1-11.1GHz | ||||
|
Gleichtakt-Ertrag-Reflexionsfaktor |
SCC22 | < -7=""> | DB | 0.01-2.5GHz | ||
| -3 | DB | 2.5-11.1GHz | ||||
| Gesamtbammel | 0,38 | UI | ||||
| Deterministischer Bammel | 0,64 | UI | ||||
