Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-PP2585L01-CD

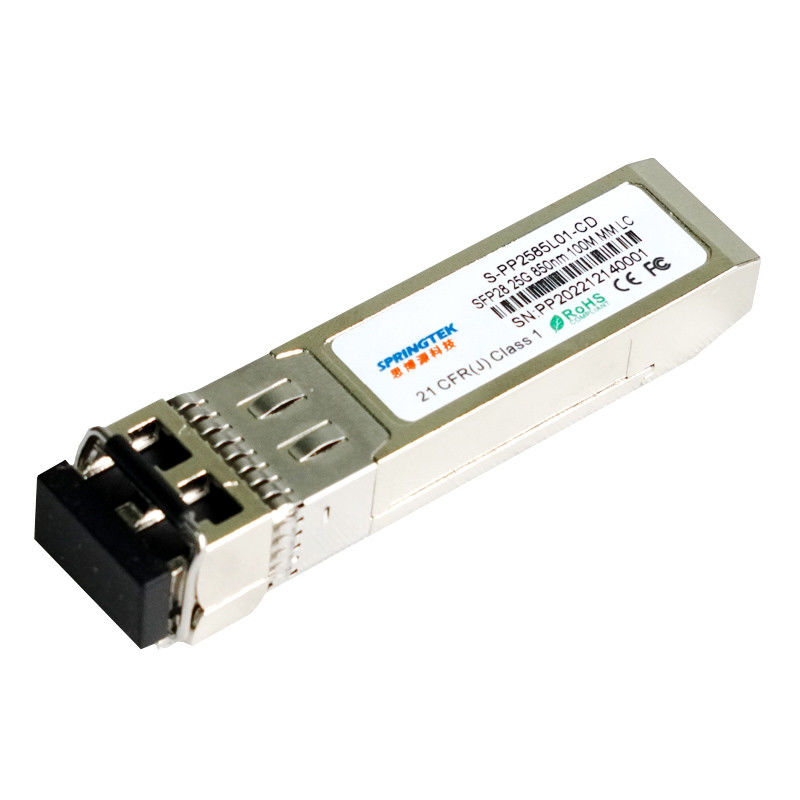

Transceiver Brokat kompatibler SFP28 SR 25G 100m Faser LC MMF in mehreren Betriebsarten
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-PP2585L01-CD |
SFP28, 25.78125Gbps, 850nm, Inspektion, 100m, 0ºC~+70ºC, mit DDM |
Beschreibung
Springtek SFP28 für Ethernet 25Gigabit und Anwendungen Infiniband EDR. Es ist ein Hochleistungsmodul für Kurzstreckendatenaustausch- und Verbindungsanwendungen, die an 25.78125Gbps bis 70m unter Verwendung der Faser OM3 oder 100m unter Verwendung der Faser OM4 funktionieren. Dieses Modul ist entworfen, um über Multimodefasersystemen unter Verwendung einer nominalen Wellenlänge von 850nm zu funktionieren. Die elektrische Schnittstelle benutzt eine Randart Verbindungsstück mit 20 Kontakten. Die optische Schnittstelle benutzt Duplex-LC-Behälter.
Eigenschaften
Bitgeschwindigkeit der Unterstützungs 25.78125Gbps
Maximale Verbindungslänge von 70m auf OM3 MMF und von 100m auf OM4 MMF
850nm VCSEL Laser und PIN-Fotodetektor
Interne CDR auf Übermittler und Empfänger channe
Duplex-LC-Behälter
BetriebsumgebungsTemperaturspanne: 0 | +70℃
Einzelne Stromversorgung 3.3V
Ableitung der geringen Energie: <1.0W
Wohnung SFP28 mit erhöhter EMS-Abschirmung
Anwendungen
Ethernet 25GBASE-SR
Anwendungen Infiniband EDR
Kanal-Anwendungen der Faser-32G
Server, Schalter, Lagerung und Wirts-Karten-Adapter
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,5 | 3,6 | V | |
| Lagertemperaturbereich | Ts | -40 | 85 | °C | |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 0 | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | - | 70 | °C |
| Stromversorgungs-Spannung | Vcc | 3,135 | 3,3 | 3,465 | V |
| Versorgung gegenwärtig | Icc | - | - | 300 | MA |
| Datenrate | BR | 25.78125±100ppm | Gbps | ||
Elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenziales Eingangsspannungs-Schwingen | VIN | 90 | - | 100 | Millivolt |
| Tx-Differenzial gab Impendence ein | ZIN | - | 100 | - | Ω |
| Übermittler-Sperrungs-Spannung | VDIS | 2,0 | - | VCC +0,3 | V |
| Übermittler ermöglichen Spannung | VEN | 0 | - | 0,8 | V |
| Empfänger-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenziales Ausgangsspannung Schwingen | VOUT | 300 | - | 900 | Millivolt |
| RxDifferenzausgang Impendence | ZOUT | - | 100 | - | Ω |
| LOS erklären Spannung | VLOSA | 2,0 | - | VCC +0,3 | V |
| LOS De-erklären Spannung | VLOSD | -0,3 | - | +0,4 | V |
Optische Eigenschaften
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen | ||
| Übermittler-Eigenschaften | ||||||||
| Mittelwellenlängenbereich | λ | 840 | 850 | 860 | Nanometer | |||
| Spektralbreite Effektivwert | Δλ | - | - | 0,6 | Nanometer | |||
| Durchschnittliche Spitzenleistung | Pavg | -8,4 | 2,4 | dBm | ||||
| Optische Energie OMA | POMA | -6,4 | 3 | dBm | ||||
| Löschungs-Verhältnis | ER | 2 | - | - | DB | |||
| Relative Intensitäts-Geräusche | RIN | - | - | -128 | dB/Hz | |||
| Optische Rückflussdämpfungs-Toleranz | - | - | 12 | DB | ||||
| Übermittler-und Streuungs-Augen-Schließung | TDEC | - | - | 4,3 | DB | |||
| Übermittler-Augenmaskendefinition {X1, X2, X3, Y1, Y2, Y3} |
>10% {0,23, 0,34, 0,43, 0,27, 0,35, 0,4} |
1,2 | ||||||
| Empfänger-Eigenschaften | ||||||||
| Funktionierende zentrale Wellenlänge | λ | 840 | 850 | 860 | Nanometer | |||
| Empfänger-Empfindlichkeit | Senator | - | - | -10,3 | dBm | 3,4 | ||
| Empfänger-Überlastung | PSAT | 2,4 | - | - | dBm | |||
| Empfänger-Reflexionsvermögen | RFL | - | - | -12 | DB | |||
| LOS erklären | LOSA | -30 | - | - | dBm | |||
| LOS De-erklären | LOSD | - | - | -13 | dBm | |||
| Los-Hysterese | LOSH | 0,5 | 3 | 5 | DB | |||
| Anmerkungen | ||||||||
|
1. Übermittlerschlagverhältnis 5E-5 schlägt,/Probe. 2. Konform mit IEEE 802.3ba. 3. Minimalwert ist informative, Gleichgestelltminute Tx OMA mit unbegrenztem ER und maximale Kanaleinfügungsdämpfung. 4. Empfänger-Empfindlichkeit gemessen mit einer Testseite PRBS 231-1, @25.78125Gb/s, BRUSTBEEREN<5e-5> |
||||||||
