Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-QD4A85M01-CD-8

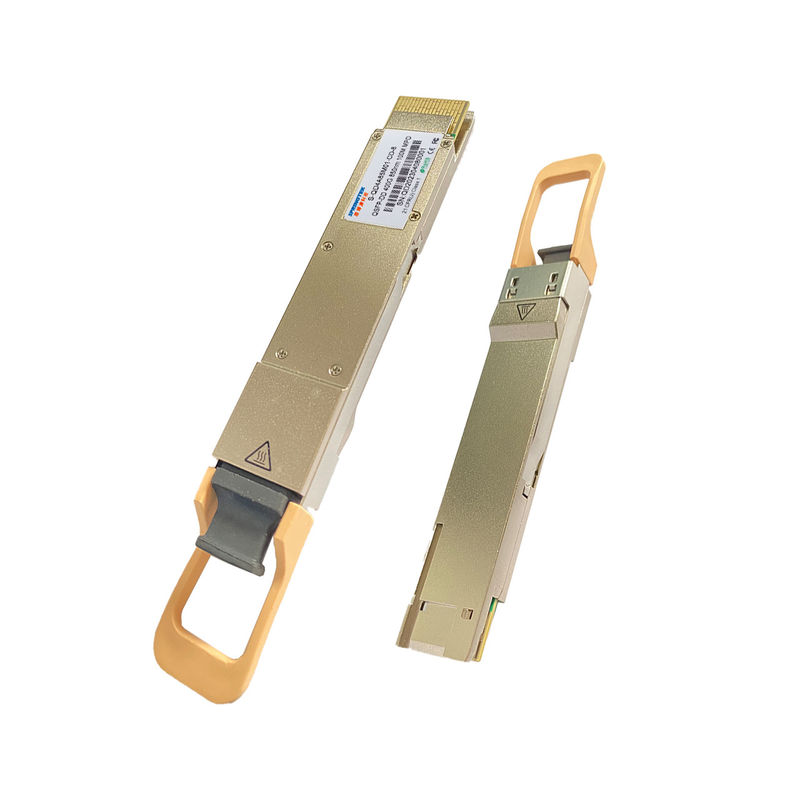

Wacholderbusch kompatibles QSFP-DD SR8 100M Optical Transceiver 400GMPO/MTP 850nm
QSFP-DD SR8 S-QD4A85M01-CD-8 230301.pdf
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-QD4A85M01-CD-8 | QSFP-DD 400G 850nm SR8 100M MPO, 0ºC~+70ºC, mit DDM |
Beschreibung
Optisches Modul Springtek 400Gb/s QSFP-DD SR8. Es liefert Kosteneinsparungen der erhöhten Portdichte und des Gesamtsystems. Das QSFP-DD voll- optische Duplexmodul bietet 8, die Unabhängiger und die Empfangskanäle übertragen an, je fähig zur Operation 53.125Gb/s für eine gesamte Datenrate von 400Gb/s auf 100 Metern Mehrmodenfaser OM3.
Ein Lichtwellenleiter mit einem Verbindungsstück MTP/MPO-16 kann in den QSFP-DD SR8 verstopft werden Modulbehälter. Richtige Ausrichtung wird durch die Führungsstifte innerhalb des Behälters sichergestellt. Das Kabel kann nicht normalerweise verdreht werden, damit richtiger Kanal Ausrichtung kanalisiert. Elektrische Verbindung wird durch eine QSFP-DD MSA-konforme Randart Verbindungsstück erzielt.
Die zentralen Wellenlängen aller 8 parallelen Wege sind 850nm. Er enthält ein optisches Verbindungsstück MPO-16 für die optische Schnittstelle und ein Verbindungsstück des Stift 60 für die elektrische Schnittstelle. Wirt FEC wird angefordert, Getriebe Mehrmodenfaser zu stützen bis 70m OM3.
Produkt S-QD4A85M01-CD-8 ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle entsprechend der Art der QSFP-DD Multi-Quellvereinbarungs-(MSA) - 2 entworfen. Es ist entworfen worden, um die rauesten externen Betriebsbedingungen einschließlich Temperatur, Feuchtigkeit und EMS-Störung zu treffen.
Eigenschaften
Anwendungen
Absolute Maximalleistungen
Es hat gemerkt zu werden, dass die Operation möglicherweise mehr als alle einzelnen absoluten Maximalleistungen verursachte Dauerschaden zu diesem Modul.
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,5 | 3,6 | V | |
| Lagertemperaturbereich | Ts | -40 | 85 | °C | |
| Funktionierende Gehäusetemperatur | Zu | 0 | 70 | °C | |
| Relative Luftfeuchtigkeit (Nichtkondensation) | Relative Feuchtigkeit | 0 | 85 | % |
Empfohlene Betriebsbedingungen und Stromversorgungs-Anforderungen
| Parameter | Symbol | Minute | Typisch | Maximal | Einheiten | Anmerkungen |
| Funktionierende Gehäusetemperatur | SPITZE | 0 | 70 | degC | ||
| Stromversorgungs-Spannung | VCC | 3,135 | 3,3 | 3,465 | V | |
| Datenrate, jeder Weg | 26,5625 | GBD | PAM4 | |||
| Daten Rate Accuracy | -100 | 100 | PPMs | |||
| Vor--FEC Bit-Fehler-Verhältnis | 2.4x10-4 | |||||
| Nach--FEC Bit-Fehler-Verhältnis | 1x10-12 | 1 | ||||
| Verbindungs-Abstand mit OM3 | D | 0,5 | 100 | m | 2 |
Anmerkungen:
1. FEC stellte vom Wirtssystem zur Verfügung.
2. FEC erforderte auf Wirtssystem, um maximalen Abstand zu stützen.
Elektrische Eigenschaften
Die folgenden elektrischen Eigenschaften werden über der empfohlenen Betriebsumgebung wenn nicht anders angegeben definiert.
| Parameter | Messpunkt | Minute | Typisch | Maximal | Einheiten | Anmerkungen |
| Leistungsaufnahme | 12 | W | ||||
| Versorgung gegenwärtig | Icc | 3,63 | ||||
| Übermittler (jeder Weg) | ||||||
| Signalisieren-Rate, jeder Weg | TP1 | ± 26,5625 100 PPMs | GBD | |||
|
Differenziale Eingangsspannung PKpK Toleranz-Fehlanpassung |
TP1a | 900 | mVpp | 1 | ||
| Differenziale Beendigung | TP1 | 10 | % | |||
| Differenzial gab Rückflussdämpfung ein | TP1 |
IEEE 802.3-2015 Gleichung (83E-5) |
DB | |||
| Differenzial zum Gleichtakt Eingegebene Rückflussdämpfung |
TP1 | IEEE 802.3-2015 Gleichung (83E-6) |
DB | |||
| Übergangs-Zeit, 20% bis 80% | TP4 | 9,5 | ps | |||
|
Fast-Endeaugen-Symmetrie-Masken-Breite (ESMW) |
TP4 | 0,265 | UI | |||
| Fast-Endeaugen-Höhe, Differenzial | TP4 | 70 | Millivolt | |||
|
Fernaugen-Symmetrie-Masken-Breite (ESMW) |
TP4 | 0,2 | UI | |||
| Fernaugen-Höhe, Differenzial | TP4 | 30 | Millivolt | |||
| Fernverhältnis des vorläufer-ISI | TP4 | -4,5 | 2,5 | % | ||
| Gleichtakt-Ausgangsspannung (Vcm) | TP4 | -350 | 2850 | Millivolt | 3 | |
Anmerkungen:
1. Mit der Ausnahme IEEE 802.3bs 120E.3.1.2, dass das Muster PRBS31Q oder durcheinandergemischter Leerlauf ist.
2. Treffen BRUSTBEEREN spezifizierten in IEEE 802.3bs 120E.1.1.
3. DC-Gleichtaktspannung erzeugt durch den Wirt. Spezifikation umfasst Effekte der Grundoffsetspannung.
Optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheiten | Anmerkungen |
| Übermittler | ||||||
| Mittelwellenlänge | λC | 840 | 850 | 860 | Nanometer | |
| Datenrate, jeder Weg | ± 26,5625 100 PPMs | GBD | ||||
| Modulations-Format | PAM4 | |||||
| Effektivwertspektralbreite | ∆λrms | 0,6 | Nanometer | Moduliert | ||
| Durchschnittliche Produkteinführungs-Energie, jeder Weg | PAVG | -6,5 | 4 | dBm | 1 | |
|
Äußere optische Modulation Umfang (OMAouter), jeder Weg |
POMA | -4,5 | 3 | dBm | 2 | |
|
Produkteinführungs-Energie in OMAouter-Mangel TDECQ, jeder Weg |
-5,9 | DB | ||||
|
Übermittler und Streuung Auge Clouser für PAM4, jeder Weg |
TDECQ | 4,5 | DB | |||
| Löschungs-Verhältnis | ER | 3 | DB | |||
| Optische Rückflussdämpfungs-Toleranz | TOL | 12 | DB | |||
|
Durchschnittliche Produkteinführungs-Energie von WEG vom Übermittler jeder Weg |
Poff | -30 | dBm | |||
| Umkreister Fluss |
≥ 86% bei μm 19 ≤ 30% bei μm 4,5 |
|||||
| Empfänger | ||||||
| Mittelwellenlänge | λC | 840 | 850 | 860 | Nanometer | |
| Datenrate, jeder Weg | ± 26,5625 100 PPMs | GBD | ||||
| Modulations-Format | PAM4 | |||||
| Schaden-Schwelle, jeder Weg | THd | 5 | dBm | 3 | ||
| Durchschnitt empfangen Energie, jeden Weg | -7,9 | 4 | dBm | 4 | ||
| Empfangen Sie Energie (OMAouter), jeder Weg | 3 | dBm | ||||
| Empfänger-Empfindlichkeit | Sensor | -6,5 | dBm | 5 | ||
| (OMAouter), jeder Weg | ||||||
| Betonte Empfänger-Empfindlichkeit (OMAouter), jeder Weg | SRS | -3 | dBm | 6 | ||
| Empfänger-Reflexionsvermögen | Eisenbahn | -12 | DB | |||
| LOS erklären | LOSA | -30 | dBm | |||
| LOS De-erklären | LOSD | -12 | dBm | |||
| Los-Hysterese | LOSH | 0,5 | DB | |||
| Betonte Bedingungen für Druck-Empfänger-Empfindlichkeit (Anmerkung 7) | ||||||
| Betonte Augen-Schließung für PAM4 (SECQ), Weg in Versuch |
4 | DB | ||||
| OMAouter jedes Angreifer-Wegs | 3 | dBm | ||||
Anmerkungen:
1. Durchschnittliche Produkteinführungsenergie, jeder Weg (Minute) ist informativ und nicht der Hauptindikator der Signalstärke. Ein Übermittler mit Produkteinführungsenergie unterhalb dieses Wertes kann nicht konform sein; jedoch stellt ein Wert über diesem nicht Befolgung sicher.
2. Selbst wenn das TDECQ < 1="" dB="">
3. Der Empfänger ist in der Lage, ohne Schaden, ununterbrochene Aussetzung zu einem optischen Eingangssignal zuzulassen, das diesen durchschnittlichen Leistungspegel hat.
4. Durchschnitt empfangen Energie, ist jeder Weg (Minute) informativ und nicht der Hauptindikator der Signalstärke. Eine Leistungsaufnahme unterhalb dieses Wertes kann nicht konform sein; jedoch stellt ein Wert über diesem nicht Befolgung sicher.
5. Empfänger-Empfindlichkeit OMAouter, jeder Weg (maximal) ist informativ und wird für eine BRUSTBEERE von 2.4x10-4 definiert.
6. Gemessen mit Übereinstimmungstestsignal am Empfängerinput für die BRUSTBEEREN von 2.4x10-4.
7. Diese Testbedingungen sind für das Messen der betonten Empfängerempfindlichkeit. Sie sind nicht Eigenschaften des Empfängers.
Digital-Diagnosefunktionen
Die folgenden digitalen Diagnoseeigenschaften werden über den normalen Betriebsbedingungen wenn nicht anders angegeben definiert.
| Parameter | Symbol | Minute | Maximal | Einheiten | Anmerkungen |
| Absoluter Fehler des Temperaturmonitors | DMI_Temp | -3 | 3 | degC | Über dem Funktionieren Temperaturspanne |
| Versorgungs-Spg. Kontrollempfänger absoluter Fehler | DMI _VCC | -0,1 | 0,1 | V | Über vollem Betrieb Strecke |
|
Energiemonitorabsolutes des Kanals RX Fehler |
DMI_RX_Ch | -2 | 2 | DB | 1 |
| Schräger gegenwärtiger Monitor des Kanals | DMI_Ibias_Ch | -10% | 10% | MA | |
|
Energiemonitorabsolutes des Kanals TX Fehler |
DMI_TX_Ch | -2 | 2 | DB | 1 |
Anmerkungen:
1. Wegen der Maßgenauigkeit von verschiedenen Fasern, konnte es eine zusätzliches +/--1 DB-Schwankung oder +/- DB 3 geben Gesamtgenauigkeit.
