Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-XP1031L20-CD

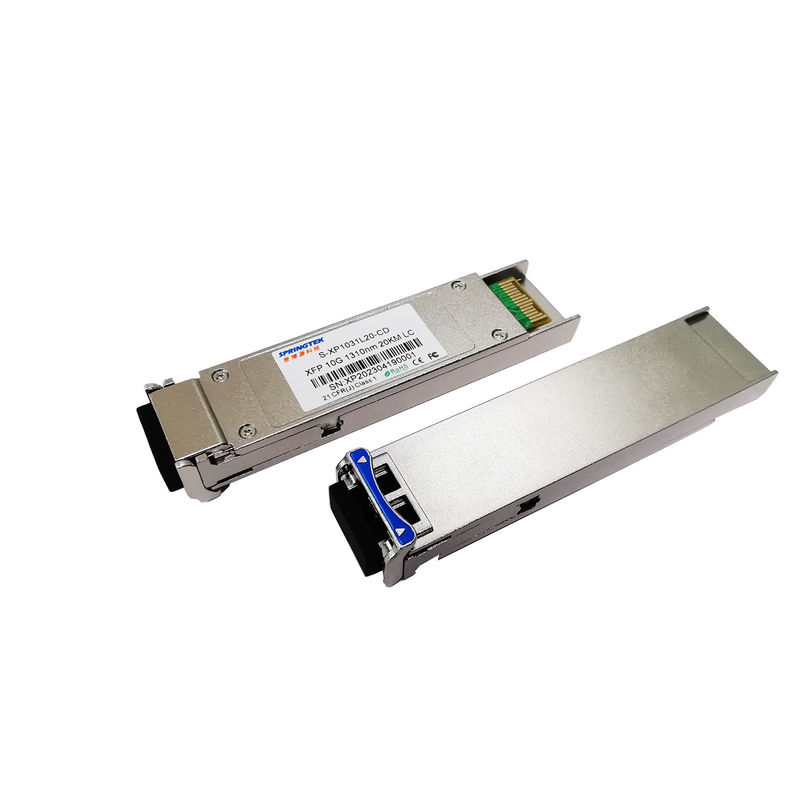

Transceiver-Modul XFP 20KM 10G XFP optisches Duplex-20km 1310nm LC DDM LR
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-XP1031L20-CD | XFP, 10Gbps, 1310nm, SMF, 20km, LC, 0ºC~+70ºC, mit DDM |
Beschreibung
Modul Springtek XFP ist mit der steckbaren (XFP) Multi-Quellvereinbarung des kleinen Form-Faktor-10G (MSA), der Unterstützung, die von 9.953~11.1Gbps Daten-klassig sind, und Getriebeabstand bis 20km auf SMF konform.
Das Transceivermodul enthält einen Übermittler mit 1310nm DFB Laser und einen Empfänger mit einer PIN-Fotodiode. Übermittler und Empfänger sind innerhalb einer breiten Temperaturspanne unterschiedlich und bieten optimale Wärmeableitung und ausgezeichnete elektromagnetische ermöglichende hohe Portdichten der Abschirmung folglich für 10 GbE-Systeme an.
Eigenschaften
Anwendungen
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,5 | 4,5 | V | |
| Lagertemperaturbereich | Ts | -40 | +85 | °C | |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 5 | 85 | % |
Jeder möglicher Druck über den Maximalleistungen hinaus kann Dauerschaden ergeben. Die Geräteangaben werden nur unter den empfohlenen Betriebsbedingungen garantiert.
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | +70 | °C | |
| Stromversorgungs-Spannung | Vcc | 3,135 | 3,30 | 3,465 | V |
| Versorgung gegenwärtig | Icc | 500 | MA | ||
| Datenrate | BR | 9,953 | 11,1 | Gbps |
Optische und elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | |||||||
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | |
| Mitte-Wellenlänge | λc | 1270 | 1310 | 1350 | Nanometer | ||
| Spektralbreite (- 20dB) | Δλ | 3 | Nanometer | ||||
| Seiten-Modus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | ||||
| Durchschnittliche Spitzenleistung | Schellfisch | -6,5 | +0,5 | dBm | 1 | ||
| Löschungs-Verhältnis | ER | 3,5 | DB | ||||
| Dateneingabe Schwingen-Differenzial | VIN | 180 | 950 | Millivolt | 2 | ||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | ||
| TX-Sperrung | Sperrung | 2,0 | Vcc | V | |||
| Ermöglichen Sie | 0 | 0,8 | V | ||||
| Empfänger-elektrische Eigenschaften | |||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen | |
| Mitte-Wellenlänge | λc | 1260 | 1600 | Nanometer | |||
| Empfänger-Empfindlichkeit | -14,5 | dBm | 3 | ||||
| Empfänger-Überlastung | 0,5 | dBm | 3 | ||||
| LOS De-erklären | LOSD | -15,5 | dBm | ||||
| LOS erklären | LOSA | -26 | dBm | ||||
| Los-Hysterese | 0,5 | 4 | DB | ||||
| Datenausgabe-Schwingen-Differenzial | Vout | 400 | 600 | 800 | Millivolt | 2 | |
| LOS | Hoch | 2,0 | Vcc | V | |||
| Tief | 0,8 | V | |||||
| Anmerkungen | |||||||
|
1. Die optische Energie wird in SMF gestartet. 2. Innerlich Wechselstrom-verbunden. 3. Gemessen mit einer Testseite @9953Mbps PRBS 231 - 1, BRUSTBEEREN ≤1×10-12. |
|||||||
