Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-SB2G35L20-CD

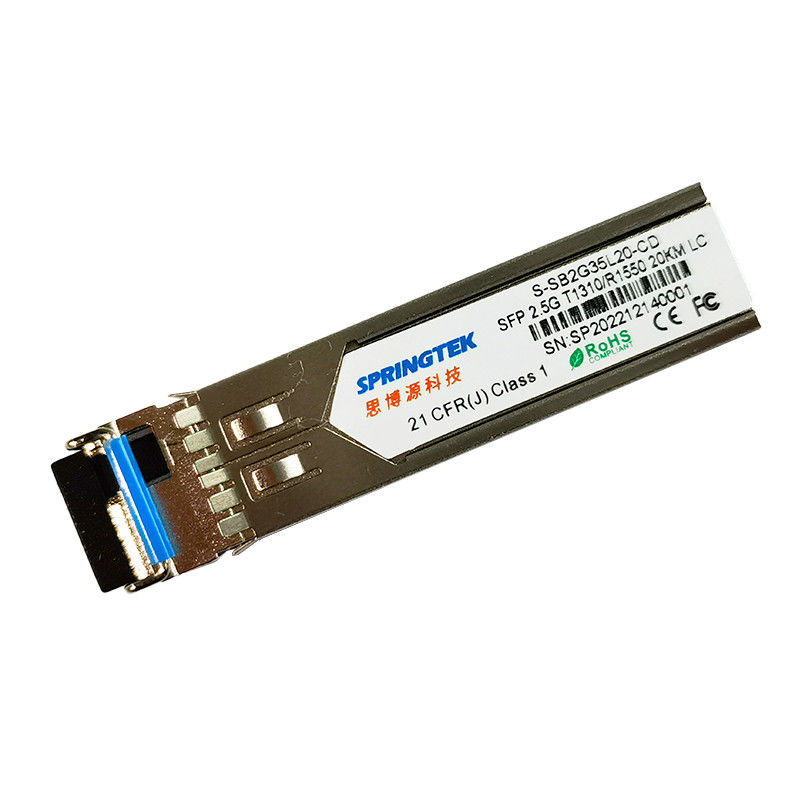

Kompatibler LC 2.5G T1310/R1550nm SFP-BIDI 20km optischer Transceiver Modulee Soems mit DDM
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-SB2G35L20-CD | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, Inspektion, 20km, LC, 0ºC~+70ºC, mit DDM |
| S-SB2G35L20-ID | BIDI SFP, 2.5Gbps, Tx1310/Rx1550nm, Inspektion, 20km, LC, -40ºC~+85ºC, mit DDM |
Beschreibung
Transceivers Springtek SFP sind Hochleistung, die kosteneffektiven Module, die Datenrate von 2.5Gbps- und 20km Getriebeabstand mit SMF stützen.
Der Transceiver besteht aus drei Abschnitten: ein DFB Laser-Übermittler, eine PIN-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Die Transceivers sind mit SFP-Multi-Quellvereinbarung und digitalen Funktionen der Diagnosen SFF-8472 kompatibel.
Eigenschaften
Anwendungen
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,5 | 4 | V | |
| Lagertemperaturbereich | Ts | -40 | 85 | °C | |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 5 | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Stromversorgungs-Spannung | Vcc | 3,14 | 3,3 | 3,47 | V |
| Versorgung gegenwärtig | Icc | - | - | 300 | MA |
| Datenrate | BR | - | 2,5 | - | Gbps |
Optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | |
| Übermittler | |||||||
| Mitte-Wellenlänge | λc | 1260 | 1310 | 1360 | Nanometer | ||
| Spektralbreite (- 20dB) | Δλ | 1 | Nanometer | ||||
| Seiten-Modus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | ||||
| Durchschnittliche Spitzenleistung | Schellfisch | -5 | 0 | dBm | 1 | ||
| Löschungs-Verhältnis | ER | 9,0 | DB | ||||
| Dateneingabe Schwingen-Differenzial | VIN | 180 | 1200 | Millivolt | 2 | ||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | ||
| TX-Sperrung | Sperrung | 2,0 | Vcc | V | |||
| Ermöglichen Sie | 0 | 0,8 | V | ||||
| TX-Störung | Störung | 2,0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Empfänger | |||||||
| Mitte-Wellenlänge | λc | 1530 | 1550 | 1570 | Nanometer | ||
| Empfänger-Empfindlichkeit | -18 | dBm | 3 | ||||
| Empfänger-Überlastung | -1 | dBm | 3 | ||||
| LOS De-erklären | LOSD | -20 | dBm | ||||
| LOS erklären | LOSA | -35 | dBm | ||||
| Los-Hysterese | 0,5 | 4 | DB | ||||
| Datenausgabe-Schwingen-Differenzial | Vout | 600 | 800 | 1000 | Millivolt | 4 | |
| LOS | Hoch | 2,0 | Vcc | V | |||
| Tief | 0,8 | V | |||||
|
Anmerkungen: 1. Die optische Energie wird in SMF gestartet. 2. PECL-Input, innerlich Wechselstrom-verbunden und beendet. 3. Gemessen mit einer Testseite @2488Mbps PRBS 223 - 1, BRUSTBEEREN ≤1×10-12. 4. Innerlich Wechselstrom-verbunden. |
|||||||
Zeitliche Regelung und elektrisch
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit |
| Tx-Sperrung verneinen Zeit | t_on | 1 | Frau | ||
| Tx-Sperrung erklären Zeit | t_off | 10 | µs | ||
| Zeit, einschließlich Zurückstellen von Tx-Störung zu initialisieren | t_init | 300 | Frau | ||
| Tx-Störung erklären Zeit | t_fault | 100 | µs | ||
| Zurückzustellen Tx-Sperrung sich | t_reset | 10 | µs | ||
| LOS erklären Zeit | t_loss_on | 100 | µs | ||
| LOS De-erklären Zeit | t_loss_off | 100 | µs | ||
| Serien-Identifikations-Taktfrequenz | f_serial_clock | 100 | 400 | KHz | |
| MOD_DEF (0:2) -hoch | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - Tief | VL | 0,8 | V |
Diagnosen
| Parameter | Strecke | Einheit | Genauigkeit | Kalibrierung |
| Temperatur | 0 bis +70 | °C | ±3°C | Intern |
| -20 bis +80 | ||||
| -40 bis +85 | ||||
| Spannung | 3,0 bis 3,6 | V | ±3% | Intern |
| Schräger Strom | 0 bis 100 | MA | ±10% | Intern |
| TX-Energie | -5 bis 0 | dBm | ±3dB | Intern |
| RX-Energie | -23 bis -1 | dBm | ±3dB | Intern |
