Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-QP1AC4L2K-CD

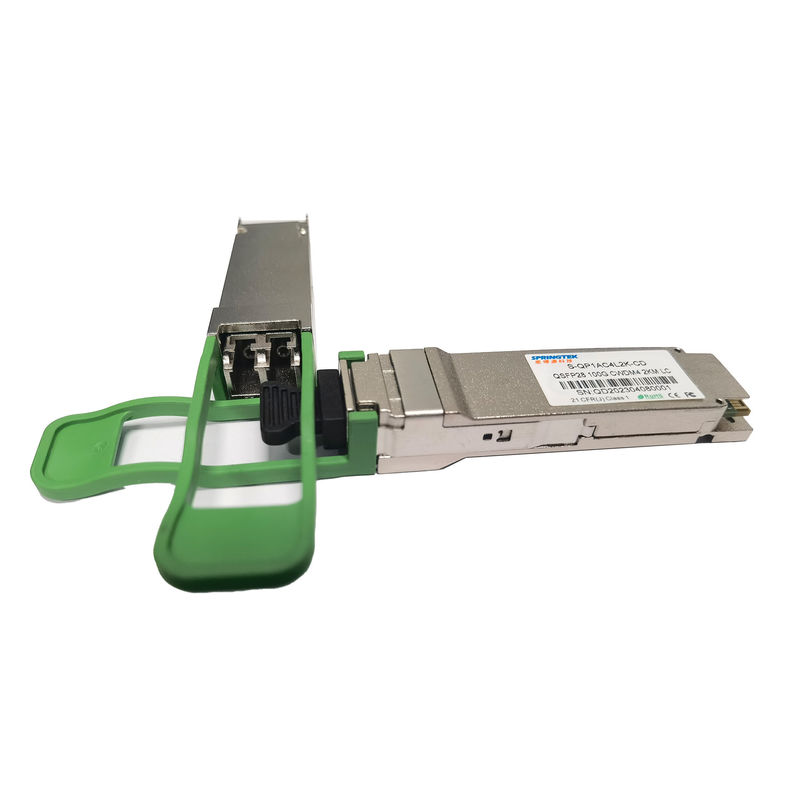

Kompatibles Cisco 100Gbps CWDM4 2Km LC optisches Transceiver-Modul QSFP28
Einrichtungsinformationen
|
Teilnummer |
Produkt-Beschreibung |
|
S-QP 1AC4L2K-CD |
QSFP 28, 100 Gbps, 1271 -1331Nanometer, Inspektion, LC, 2km, 0ºC~+70ºC, mit DDM, |
Beschreibung
Transceiver Springtek 100Gbps CWDM4 QSFP28 ist entworfen, um die Bedingungen von Datenverbindungen 100G über SMF bis 2km zu erfüllen. Er ist mit QSFP28 MSA, 100G CLR4, CWDM4 MSA und IEEE 802.3bm konform. Er ist, Leistungsaufnahme der geringen Energie mit einer einzelnen Stromversorgung 3.3V kosteneffektiv. Das Modul hat eine gesamte Bitgeschwindigkeit bis zu 103.1Gbps, indem es von 4 unabhängigen optischen Wegen CWDM, jeder Weg multiplext, der zum Übertragen von 25.78125Gb/s über 2km SMF fähig ist. Es wird mit Ganzmetall- und kompakte Größenwohnung für überlegene EMS-Leistung fabriziert.
Eigenschaften
Einzelne +3.3V-Stromversorgung
Betriebstemperatur: 0 zu +70°C
RoHS konform (bleifrei)
Anwendungen
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,5 | 4 | V | |
| Lagertemperaturbereich | Ts | -40 | 85 | °C | |
| Relative Luftfeuchtigkeit - Lagerung | Rechte Seite | 0 | 95 | % | |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 0 | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | - | 70 | °C |
| Stromversorgungs-Spannung | Vcc | 3,14 | 3,3 | 3,47 | V |
| Gesamtleistungs-Leistungsaufnahme | P | - | - | 3,5 | W |
| Datenrate | BR | - | 25,78125 | - | Gbps |
Elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | |||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | ||
| Differenziales Eingangsspannungs-Schwingen | VIN | 180 | - | 900 | Millivolt | ||
| Tx-Differenzial gab Impendence ein | ZIN | - | 100 | - | Ω | ||
| Differenziale Beendigungsfehlanpassung | - | - | 10 | % | |||
| Differenzial gab Rückflussdämpfung ein | Pro 100G CLR4 MSA | DB | |||||
| Gleichtaktinput-Rückflussdämpfung | Pro 100G CLR4 MSA | DB | |||||
| Empfänger-elektrische Eigenschaften | |||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | ||
| Differenziales Ausgangsspannung Schwingen | VOUT | 300 | - | 1200 | Millivolt | ||
| RxDifferenzausgang Impendence | ZOUT | - | 100 | - | Ω | ||
| Differenziale Beendigungsfehlanpassung | - | - | 10 | % | |||
| Differenzausgang Rückflussdämpfung | Pro 100G CLR4 MSA | DB | |||||
| Gleichtaktertrag-Rückflussdämpfung | Pro 100G CLR4 MSA | DB | |||||
Optische Eigenschaften
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen | |
| Übermittler-Eigenschaften | |||||||
| Signalisieren von Rate pro Weg | 25,78125 | GBD | 1 | ||||
| Wegmittelwellenlängen (Strecke) | λ | 1264,5 | 1271 | 1277,5 | Nanometer | ||
| 1284,5 | 1291 | 1297,5 | |||||
| 1304,5 | 1311 | 1317,5 | |||||
| 1324,5 | 1331 | 1337,5 | |||||
| Durchschnittliche Produkteinführungs-totalenergie | Schellfisch | 10,5 | dBm | ||||
| Durchschnittliche Produkteinführungs-Energie pro Weg | TXPx | -6,5 | 2,5 | dBm | |||
| Löschungs-Verhältnis | ER | 3,5 | DB | ||||
| Sidemode-Unterdrückungsverhältnis | SMSR | 30 | DB | ||||
| Relative Intensitäts-Geräusche | RIN | -130 | dB/Hz | ||||
| Übermittler-Reflexionsvermögen | -12 | DB |
|
||||
|
Übermittler-Augen-Masken-Definition {X1, X2, X3, Y1, Y2, Y3} |
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} | 1 | |||||
| Empfänger-Eigenschaften | |||||||
| Signalisieren von Rate pro Weg | 25,78125 | GBD | 3 | ||||
| Wegmittelwellenlängen (Strecke) | λ | 1264,5 | 1271 | 1277,5 | Nanometer | ||
| 1284,5 | 1291 | 1297,5 | |||||
| 1304,5 | 1311 | 1317,5 | |||||
| 1324,5 | 1331 | 1337,5 | |||||
| Empfangen Sie Sättigung (OMA) pro Weg | Rmax | 2,5 | |||||
|
Unstressed Empfänger-Empfindlichkeit (OMA) pro Weg |
Rxsens | -10 | dBm | 1,2,3 | |||
| Empfänger-Reflexionsvermögen | -26 | DB | |||||
| LOS | Optisch De-erklären Sie | PD | -11,6 | dBm | |||
| Optisch erklären Sie | PA | -24 | -13,6 | ||||
| Los-Hysterese | 0,5 | DB | |||||
| Anmerkungen | |||||||
|
|||||||
