Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-QS4031M2K-CD

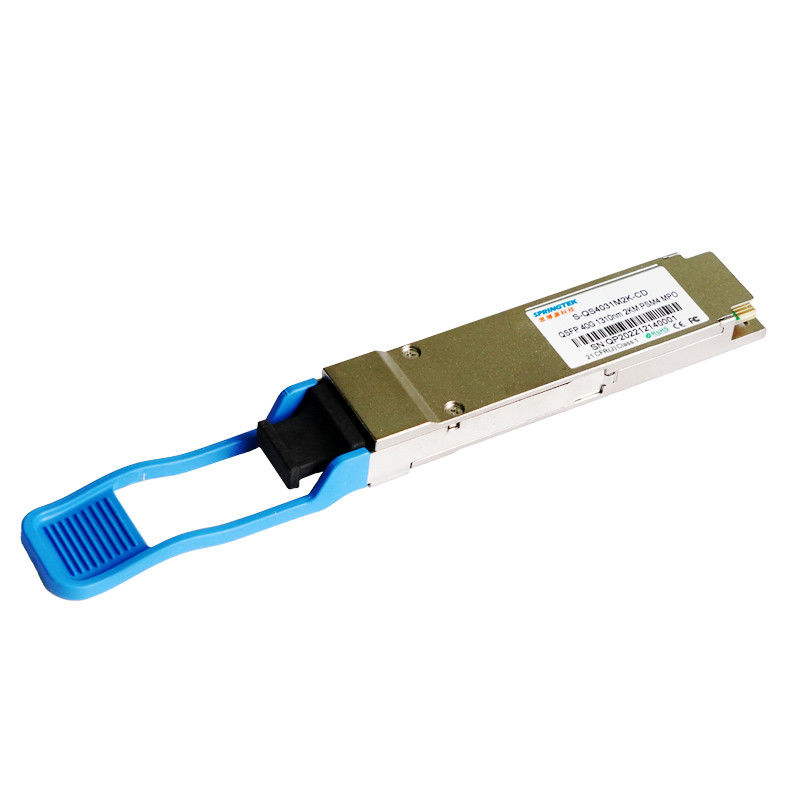

Kompatibles Wacholderbusch 40Gbps 1310nm 2Km PSM4 QSFP+ optisches Transceiver-Modul
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-QS4031M2K-CD | QSFP+, 40Gbps, PSM4,1310nm, Inspektion, MPO, 2km, 0ºC | +70ºC, mit DDM |
Beschreibung
Transceiver Springtek QSFP+ 40G-PSM4 ist entworfen, um die Bedingungen von Verbindungen des Ethernets 40G über SMF bis 2km zu erfüllen. Er ist mit QSFP+ MSA, IEEE 802.3ba konform. Er ist, Leistungsaufnahme der geringen Energie mit einer einzelnen Stromversorgung 3.3V kosteneffektiv. Er wird mit Ganzmetall- und kompakte Größenwohnung für überlegene EMS-Leistung fabriziert.
Eigenschaften
Bis 11,2 Gbps-Datenrate pro Kanal
Optikstecker MPO (IEC61754-7-1)
Leistungsaufnahme der geringen Energie 3.5W (Maximum)
Getriebelänge bis 2km
Übermittler mit 4 Laser des Kanals 1310nm DFB
Empfänger mit 4 Kanal PIN-Fotodetektor
Funktionierende Gehäusetemperatur: °C 0 bis 70
RoHS konform (bleifrei)
Anwendungen
Schalter-Router und HBA
Ethernet 40G
Infiniband QDR, DDR und SDR
Leistungsstarke Rückwand
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | 0 | 3,8 | V | |
| Lagertemperaturbereich | Ts | -40 | 85 | °C | |
| Relative Luftfeuchtigkeit - Lagerung | Rechte Seite | 0 | 95 | % | |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 0 | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | - | 70 | °C |
| Stromversorgungs-Spannung | Vcc | 3,14 | 3,3 | 3,47 | V |
| Gesamtleistungs-Leistungsaufnahme | P | - | - | 3,5 | W |
| Datenrate pro Weg | BR | - | 10,3125 | - | Gbps |
Elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkung |
| Differenziales Eingangsspannungs-Schwingen | VIN | 200 | - | 800 | Millivolt | |
| Tx-Differenzial gab Impendence ein | ZIN | - | 100 | - | Ω | |
| Differenzial gab Rückflussdämpfung ein | Pro IEEE P802.3ba 86A.4.1.1 | DB | 10MHz zu 11.1GHz | |||
| Differenzial zur Gleichtaktinput-Rückflussdämpfung | 10 | - | - | DB | 10MHz zu 11.1GHz | |
| Toleranz des Bammel-J2 | J2T | 0,17 | - | - | UI | Pro IEEE P802.3ba 86A.4.1 |
| Toleranz des Bammel-J9 | J9T | 0,29 | - | - | UI | |
| Empfänger-elektrische Eigenschaften | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | |
| Differenziales Ausgangsspannung Schwingen | VOUT | 400 | - | 850 | Millivolt | |
| RxDifferenzausgang Impendence | ZOUT | - | 100 | - | Ω | |
| Differenzausgang Rückflussdämpfung | Pro IEEE P802.3ba 86A.4.2.1 | DB | 10MHz zu 11.1GHz | |||
| Gleichtaktertrag-Rückflussdämpfung | Pro IEEE P802.3ba 86A.4.2.2 | DB | 10MHz zu 11.1GHz | |||
| Ertragübergangszeit, 20% bis 80% | 28 | - | - | ps | Pro IEEE P802.3ba 86A.4.2 | |
| Ertrag des Bammels J2 | J2O | - | - | 0,42 | UI | |
| Ertrag des Bammels J9 | J9O | - | - | 0,65 | UI | |
Optische Eigenschaften
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen | |
| Übermittler-Eigenschaften | |||||||
| Laser-Art | DFB | ||||||
| Datenrate pro Weg | - | - | 10,3125 | - | Gb/s | ||
| Weg-Mitte-Wellenlängen | λ0 | 1260 | 1360 | Nanometer | |||
| Seiten-Modusunterdrückungsverhältnis | SMSR | 30 | - | - | DB | ||
| Durchschnittliche Produkteinführungs-totalenergie | Pint | - | - | 5 | dBm | ||
| Durchschnittliche Produkteinführungs-Energie, jeder Weg | SCHELLFISCH | -8,2 | - | 0,5 | dBm | ||
| Optischer Modulations-Umfang, jeder Weg | OMA | -5,2 | - | 2,0 | dBm | ||
| Unterschied bezüglich der Produkteinführungsenergie zwischen irgendwelchen zwei Wegen (OMA) | - | - | 5 | DB | |||
| Produkteinführungs-Energie in OMA minus TDP, jeder Weg | -4,8 | - | - | dBm | |||
| Löschungs-Verhältnis | ER | 3,5 | - | - | DB | ||
| Übermittlerstreuungsstrafe | TDP | - | - | 2,6 | DB | ||
| Durchschnittliche Produkteinführungs-Energie WEG des Übermittlers, jeder Weg | POFF | - | - | -30 | dBm | ||
| Relative Intensitäts-Geräusche | RIN | - | - | -128 | dB/Hz | ||
| Optische Rückflussdämpfungstoleranz | - | - | 12 | DB | |||
| Übermittleraugenmaskendefinition | Konform zu IEEE802.3ba | ||||||
| Empfänger-Eigenschaften | |||||||
| Empfänger-Art | PIN | ||||||
| Weg-Mitte-Wellenlängen | λ | 1260 | 1360 | Nanometer | |||
| Durchschnitt empfangen Energie, jeden Weg | PIN1 | -12,6 | - | 2,3 | dBm | ||
| Schaden-Schwelle | Papierlösekorotron | 3 | - | - | dBm | ||
| Empfänger-Empfindlichkeit (OMA), jeder Weg (maximal) | Sen1 | - | - | -12,6 | dBm | 1 | |
| LOS erklären | LOSA | -30 | - | - | dBm | ||
| LOS De-erklären | LOSD | - | - | -15 | dBm | ||
| Los-Hysterese | LOSH | 0,5 | - | 6 | DB | ||
| Anmerkungen | |||||||
| 1. BER=1E-12, gemessen mit PRBS31@10.3125Gbps | |||||||
