Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-PP2531L10-CD

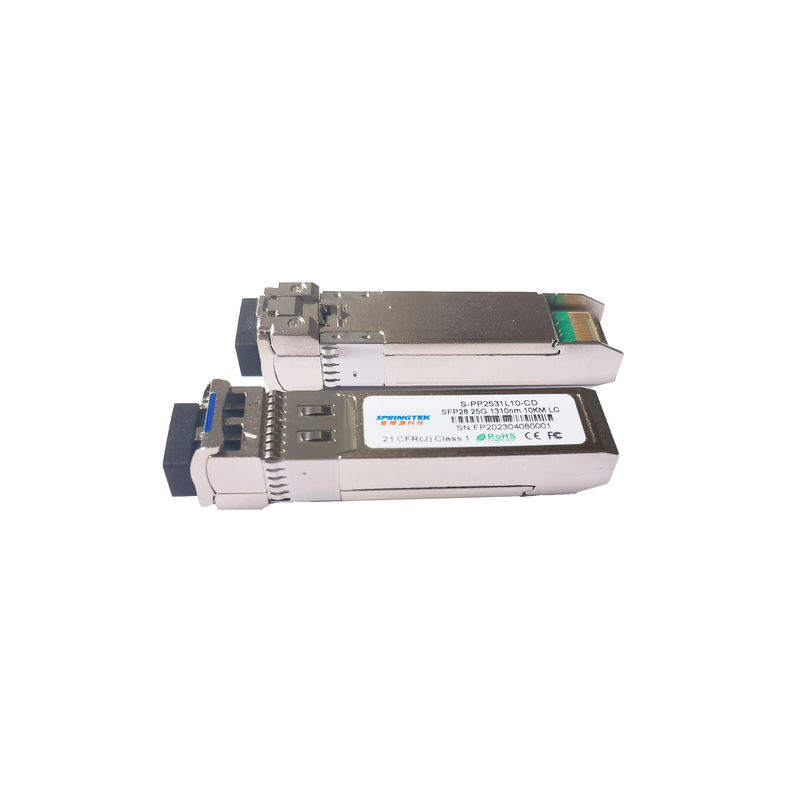

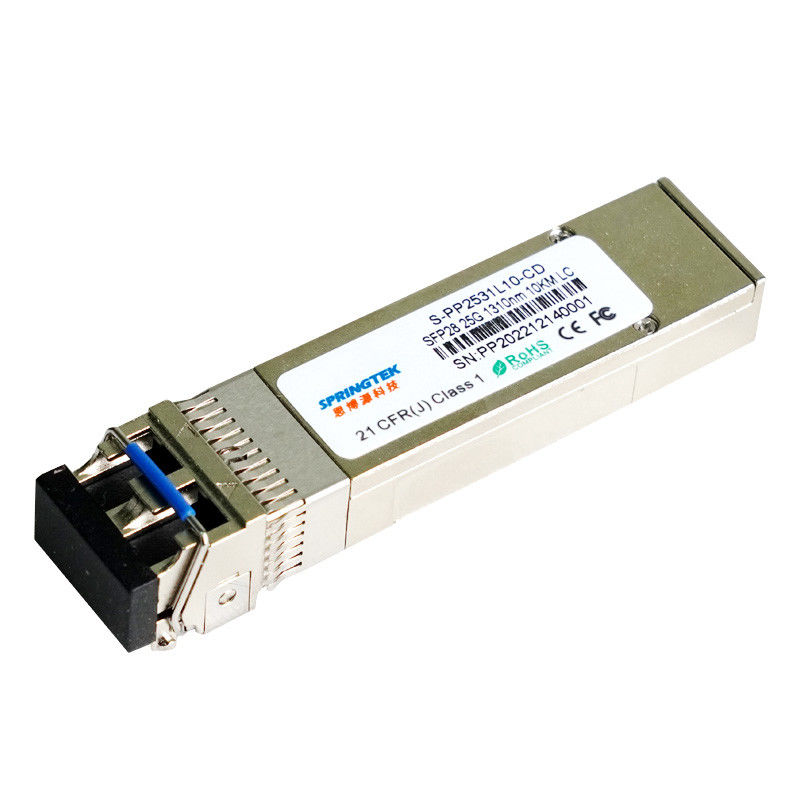

25 optisches Transceiver-ModulGbps1310nm 10KilometerSFP28
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-PP2531L10-CD | SFP28, 25.78Gbps, 1310nm, LC, SMF, 10km, 0ºC~+70ºC, mit DDM |
Beschreibung
Transceiver Springtek SFP28 ist entworfen, um optische Daten über Monomode--Glasfaser für Verbindungslänge 10km zu übertragen und zu empfangen.
Die elektrische Schnittstelle Moduls SFP28 10km ist zu elektrischen Spezifikationen SFI konform. Der Übermittlerinput und die Empfängerausgangsimpedanz ist 100 Ohm differenzial. Die Datenleitungen sind innerlich Wechselstrom verbunden. Das Modul liefert differenziale Beendigung und verringert Differenzial auf Gleichtaktumwandlung für Qualitätssignalbeendigung und niedrige EMS.
Eigenschaften
Optische Duplexschnittstelle LC
Übermittler 1310nm DFB, PIN-Empfänger
Anwendbar für 10km SMF Verbindung
Ganzmetallwohnung für überlegene EMS-Leistung
Einzelne Stromversorgung 3.3V
Leistungsaufnahme der Höchstleistung 1.5W
Kosteneffektive SFP+-Lösung, ermöglicht höherem Hafen
Dichten und größere Bandbreite
Funktionierende Gehäusetemperatur: 0 zu +70°C
Kompatibel mit RoHS
Anwendungen
eCPRI&CPRI
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,5 | 4 | V | |
| Lagertemperaturbereich | Ts | -40 | 85 | °C | |
| Relative Luftfeuchtigkeit - Lagerung | Rechte Seite | 0 | 95 | % | |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 0 | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | +70 | °C | |
| Stromversorgungs-Spannung | Vcc | 3,14 | 3,3 | 3,47 | V |
| Versorgung gegenwärtig | Icc | 600 | MA | ||
| Datenrate | BR | - | 25,78 | - | Gbps |
Elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenziales Eingangsspannungs-Schwingen | VIN | 200 | - | 900 | Millivolt |
| Tx-Differenzial gab Impendence ein | ZIN | - | 100 | - | Ω |
| Übermittler-Sperrungs-Spannung | VDIS | 2,0 | - | VCC +0,3 | V |
| Übermittler ermöglichen Spannung | VEN | 0 | - | 0,8 | V |
| TFAULT-Logik-Hoch | VTFH | 2,4 | - | VCC | V |
| TFAULT-Logik-Tief | VTFL | V | - | V +0,4 | V |
| Empfänger-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenziales Ausgangsspannung Schwingen | VOUT | 300 | - | 850 | Millivolt |
| RxDifferenzausgang Impendence | ZOUT | - | 100 | - | Ω |
| LOS erklären Spannung | VLOSA | 2,4 | - | VCC | V |
| LOS De-erklären Spannung | VLOSD | V | - | V +0,4 | V |
Optische und elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | ||||||||||
| Parameter | Symbol | Min. | Art. | Maximum. | Einheit | Anmerkung | ||||
| Mittelwellenlängenbereich | λ | 1295 | 1310 | 1325 | Nanometer | |||||
| Spektral-Width@-20dB | Δλ | - | - | 1 | Nanometer | |||||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | - | - | DB | |||||
| Produkteinführungs-optische Energie | Schellfisch | -7 | - | 2 | dBm | 1 | ||||
| Optischer Modulations-Umfang | OMA | -4 | - | 2,2 | dBm | |||||
| Produkteinführungs-Energie in OMA-TDP | -5 | DB | ||||||||
| Übermittler-Streuungs-Strafe | TDP | - | - | 2,7 | DB | |||||
| Durchschnittliche Produkteinführungsenergie WEG des Übermittlers | -20 | dBm | ||||||||
| Löschungs-Verhältnis | ER | 3 | - | - | DB | |||||
| Relative Intensitäts-Geräusche | RIN | - | - | -130 | dB/Hz | |||||
| Augen-Diagramm | Willigt mit IEEE802.3cc-Augenmasken ein, wenn Sie gefiltert werden | |||||||||
| Empfänger-elektrische Eigenschaften | ||||||||||
| Parameter | Symbol | Min. | Art. | Maximum. | Einheit | Anmerkung | ||||
| Funktionierende zentrale Wellenlänge | λ | 1295 | 1310 | 1325 | Nanometer | |||||
| Unstressed Empfänger OMA Sensitivity | Senator | - | - | -12 | dBm | 2 | ||||
| Maximale Empfänger-Energie OMA | - | - | 2,2 | dBm | ||||||
| Empfänger-Reflexionsvermögen | RFL | - | - | -26 | DB | |||||
| LOS erklären | LOSA | -30 | - | - | dBm | |||||
| LOS De-erklären | LOSD | - | - | -14 | dBm | |||||
| Los-Hysterese | LOSH | 0,5 | - | - | DB | |||||
| Anmerkung: | ||||||||||
|
1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3cc informativ. 2. Gemessen mit 231-1 PRBS@25.78125Gbps, BRUSTBEEREN<5e-5> |
||||||||||
