Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-FP1031L10-CD

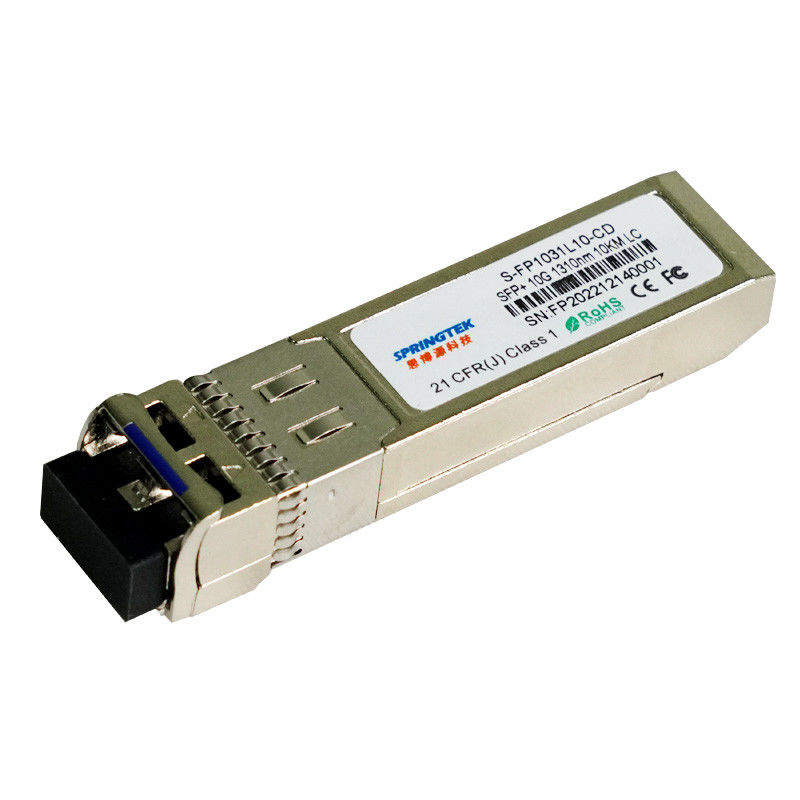

optisches Transceiver-Modul 10Gbps 1310nm 10km SFP+
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-FP1031L10-CD | SFP+, 10.3125Gbps, 1310nm, Inspektion, 10km, 0ºC~+70ºC, mit DDM |
| S-FP1031L10-ID | SFP+, 10.3125Gbps, 1310nm, Inspektion, 10km, -40ºC~+85ºC, mit DDM |
Beschreibung
Transceiver Springtek 1310nm DFB 10Gbps SFP+ ist entworfen, um optische Daten über Monomode--Glasfaser für Verbindungslänge 10km zu übertragen und zu empfangen.
Die elektrische Schnittstelle Moduls SFP+ 10km ist zu elektrischen Spezifikationen SFI konform. Der Übermittlerinput und die Empfängerausgangsimpedanz ist 100 Ohm differenzial. Die Datenleitungen sind innerlich Wechselstrom verbunden. Das Modul liefert differenziale Beendigung und verringert Differenzial auf Gleichtaktumwandlung für Qualitätssignalbeendigung und niedrige EMS.
Eigenschaften
Optische Duplexschnittstelle LC
Übermittler 1310nm DFB, PIN-Empfänger
Leistungsaufnahme der geringen Energie
Anwendbar für 10km SMF Verbindung
Ganzmetallwohnung für überlegene EMS-Leistung
Moderne Mikroprogrammaufstellung erlauben Kundensystemverschlüsselung
Im Transceiver gespeichert zu werden Informationen,
Kosteneffektive SFP+-Lösung, ermöglicht höheren Hafendichten und größerer Bandbreite
Betriebstemperatur: 0 zu +70°C -40 zu +85°C
RoHS konform (bleifrei)
Anwendungen
Andere Lichtleitstrecken
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,5 | 4 | V | |
| Lagertemperaturbereich | Ts | -40 | 85 | °C | |
| Relative Luftfeuchtigkeit - Lagerung | Rechte Seite | 0 | 95 | % | |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 0 | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Stromversorgungs-Spannung | Vcc | 3,14 | 3,3 | 3,47 | V |
| Versorgung gegenwärtig | Icc | - | - | 300 | MA |
| Datenrate | BR | - | 10,3125 | - | Gbps |
Elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenziales Eingangsspannungs-Schwingen | VIN | 180 | - | 700 | Millivolt |
| Tx-Differenzial gab Impendence ein | ZIN | - | 100 | - | Ω |
| Übermittler-Sperrungs-Spannung | VDIS | 2,0 | - | VCC +0,3 | V |
| Übermittler ermöglichen Spannung | VEN | 0 | - | 0,8 | V |
| TFAULT-Logik-Hoch | VTFH | 2,4 | - | VCC | V |
| TFAULT-Logik-Tief | VTFL | V | - | V +0,4 | V |
| Empfänger-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenziales Ausgangsspannung Schwingen | VOUT | 300 | - | 850 | Millivolt |
| RxDifferenzausgang Impendence | ZOUT | - | 100 | - | Ω |
| LOS erklären Spannung | VLOSA | 2,4 | - | VCC | V |
| LOS De-erklären Spannung | VLOSD | V | - | V +0,4 | V |
Optische Eigenschaften
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen | ||
| Übermittler-Eigenschaften | ||||||||
| Laser-Art | DFB | |||||||
| Mittelwellenlängenbereich | λ | 1260 | 1310 | 1355 | Nanometer | |||
| Spektral-Width@-20dB | Δλ | - | - | 1 | Nanometer | |||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | - | - | DB | |||
| Produkteinführungs-optische Energie | Schellfisch | -8,2 | - | 0,5 | dBm | 1 | ||
| Löschungs-Verhältnis | ER | 3,5 | - | - | DB | |||
| Relative Intensitäts-Geräusche | RIN | - | - | -128 | dB/Hz | |||
| Augen-Diagramm | Willigt mit IEEE802.3ae-Augenmasken ein, wenn Sie gefiltert werden | |||||||
| Empfänger-Eigenschaften | ||||||||
| Empfänger-Art | PIN | |||||||
| Funktionierende zentrale Wellenlänge | λ | 1260 | - | 1610 | Nanometer | |||
| Empfänger-Empfindlichkeit | Senator | - | - | -14,4 | dBm | 2 | ||
| Empfänger-Überlastung | PSAT | 0,5 | - | - | dBm | |||
| Empfänger-Reflexionsvermögen | RFL | - | - | -12 | DB | |||
| LOS erklären | LOSA | -30 | - | - | dBm | |||
| LOS De-erklären | LOSD | - | - | -17 | dBm | |||
| Los-Hysterese | LOSH | 0,5 | 3 | 5 | DB | |||
| Anmerkungen | ||||||||
|
1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ. 2. Gemessen mit 231 - 1 PRBS@10.3125Gbps, BER-12<10> |
||||||||
