Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-FP1055L40-CD

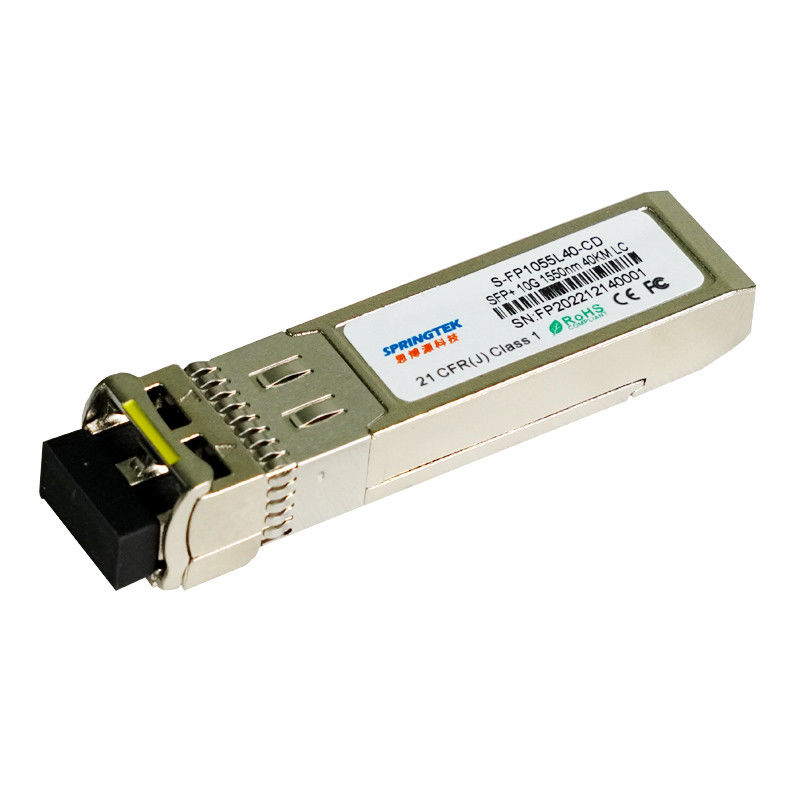

optisches Transceiver-Modul 10Gbps 1550 Nanometer 40KilometerSFP+
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-FP1055L40-CD | SFP+, 10.3125Gbps, 1550nm, Inspektion, 40km, 0ºC~+70ºC, mit DDM |
Beschreibung
Springtek 1550nm kühlte Transceiver EML 10Gbps SFP+ ist entworfen, optische Daten in den Verbindungen des Ethernets 10G über Monomode--Glasfaser bis 40km zu übertragen und zu empfangen ab.
Elektrische Schnittstelle Moduls Springtek 1550nm 40km SFP+ ist zu elektrischen Spezifikationen SFI konform. Der Übermittlerinput und die Empfängerausgangsimpedanz ist 100 Ohm differenzial. Die Datenleitungen sind innerlich Wechselstrom verbunden. Das Modul liefert differenziale Beendigung und verringert Differenzial auf Gleichtaktumwandlung für Qualitätssignalbeendigung und niedrige EMS.
Eigenschaften
Optische Duplexschnittstelle LC
1550nm kühlte EML-Übermittler, PIN-Empfänger ab
1.2G zu den Bitgeschwindigkeiten 11.3G
Leistungsaufnahme der geringen Energie<1>
Bis 40km SMF Länge
Ganzmetallwohnung für überlegene EMS-Leistung
Kosteneffektive SFP+-Lösung, ermöglicht höheren Hafendichten und größerer Bandbreite
Betriebstemperatur: 0 zu +70°C
RoHS konform (bleifrei)
Anwendungen
CPRI
Andere Lichtleitstrecken
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,5 | 4 | V | |
| Lagertemperaturbereich | Ts | -0 | 70 | °C | |
| Relative Luftfeuchtigkeit - Lagerung | Rechte Seite | 0 | 95 | % | |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 5 | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | - | 70 | °C |
| Stromversorgungs-Spannung | Vcc | 3,135 | 3,30 | 3,465 | V |
| Versorgung gegenwärtig | Icc | - | - | 450 | MA |
| Datenrate | BR | - | 10,3125 | 11,3 | Gbps |
Elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenziales Eingangsspannungs-Schwingen | VIN | 180 | 850 | Millivolt | |
| Tx-Differenzial gab Impendence ein | ZIN | - | 100 | - | Ω |
| Übermittler-Sperrungs-Spannung | VDIS | 2,0 | - | VCC +0,3 | V |
| Übermittler ermöglichen Spannung | VEN | 0 | - | 0,8 | V |
| TFAULT-Logik-Hoch | VTFH | 2,0 | - | VCC | V |
| TFAULT-Logik-Tief | VTFL | 0 | - | 0,8 | V |
| Empfänger-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenziales Ausgangsspannung Schwingen | VOUT | 300 | - | 850 | Millivolt |
| RxDifferenzausgang Impendence | ZOUT | - | 100 | - | Ω |
| LOS erklären Spannung | VLOSA | 2,4 | - | VCC | V |
| LOS De-erklären Spannung | VLOSD | V | - | V +0,4 | V |
Optische Eigenschaften
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen |
| Übermittler-Eigenschaften | ||||||
| Laser-Art | EML | |||||
| Mittelwellenlängenbereich | λ | 1530 | 1550 | 1565 | Nanometer | |
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | - | - | DB | |
| Produkteinführungs-optische Energie | Schellfisch | -2 | - | +4 | dBm | 1 |
| Optischer Modulations-Umfang | POMA | -2,1 | - | - | dBm | |
| Durchschnittliche Produkteinführungsenergie WEG des Übermittlers | POFF | - | - | -30 | dBm | |
| Löschungs-Verhältnis | ER | 8,5 | - | - | DB | |
| Übermittler- und Streuungsstrafe | TDP | - | - | 3 | DB | |
| Relative Intensitäts-Geräusche | RIN | - | - | -128 | dB/Hz | |
| Augen-Diagramm | Willigt mit IEEE802.3ae-Augenmasken ein, wenn Sie gefiltert werden | |||||
| Empfänger-Eigenschaften | ||||||
| Empfänger-Art | PIN | |||||
| Funktionierende zentrale Wellenlänge | λ | 1260 | - | 1600 | Nanometer | |
| Empfänger-Empfindlichkeit | Senator | - | - | -15,8 | dBm | 2 |
| Empfänger-Überlastung | PSAT | -1 | - | - | dBm | |
| Empfänger-Reflexionsvermögen | RFL | - | - | -26 | DB | |
| LOS erklären | LOSA | -42 | - | - | dBm | |
| LOS De-erklären | LOSD | - | - | -19 | dBm | |
| Los-Hysterese | LOSH | 0,5 | 3 | 5 | DB | |
| Anmerkungen | ||||||
|
1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ. 2. Gemessen mit 231 - 1 PRBS@10.3125Gbps, BER-12<10> |
||||||
