Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-FP1055L80-CD

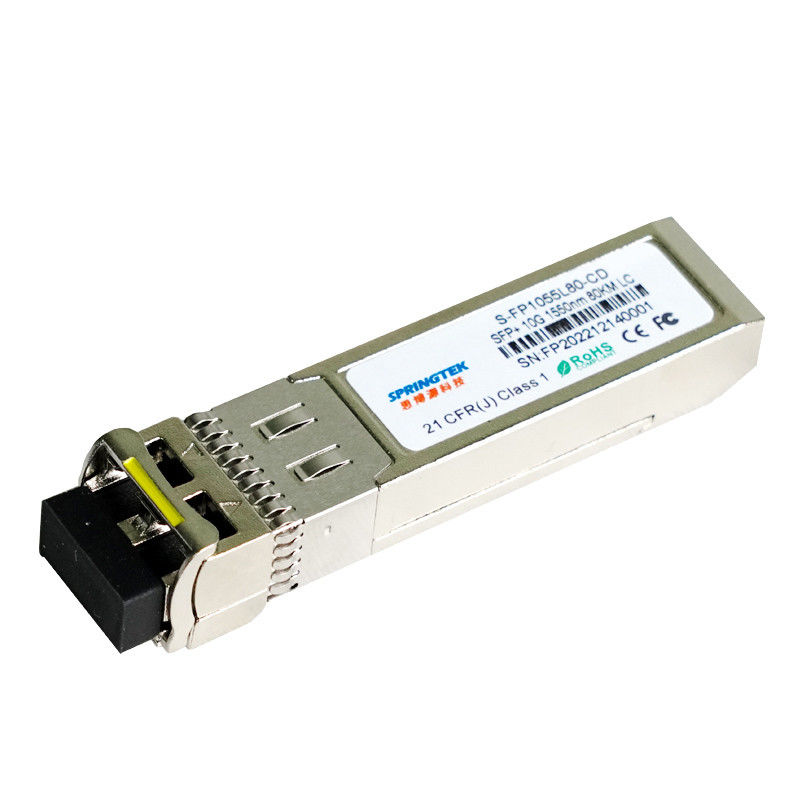

optisches Transceiver-Modul 10Gbps 1550 Nanometer 80KilometerSFP+
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-FP1055L80-CD | SFP+, 10.3125Gbps, 1550nm, Inspektion, 80km, 0ºC~+70ºC, mit DDM |
Beschreibung
Springtek 1550nm kühlte Transceiver EML 10Gbps SFP+ ist entworfen, optische Daten in den Verbindungen des Ethernets 10G über Monomode--Glasfaser bis 80km zu übertragen und zu empfangen ab.
Elektrische Schnittstelle Moduls Springtek 1550nm 80km SFP+ ist zu elektrischen Spezifikationen SFI konform. Der Übermittlerinput und die Empfängerausgangsimpedanz ist 100 Ohm differenzial. Die Datenleitungen sind innerlich Wechselstrom verbunden. Das Modul liefert differenziale Beendigung und verringert Differenzial auf Gleichtaktumwandlung für Qualitätssignalbeendigung und niedrige EMS.
Eigenschaften
Optische Duplexschnittstelle LC
1550nm kühlte EML-Übermittler, APD-Empfänger ab
Unterstützung bis zu den Bitgeschwindigkeiten 11.3G
Leistungsaufnahme der geringen Energie<2w>
Bis 80km SMF Länge
Ganzmetallwohnung für überlegene EMS-Leistung
Kosteneffektive SFP+-Lösung, ermöglicht höheren Hafendichten und größerer Bandbreite
Betriebstemperatur: 0 zu +70°C
RoHS konform (bleifrei)
Anwendungen
Kanal der Faser-8.5G/10G
10G SONET/SDH, OTU2/2e
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,5 | 4 | V | |
| Lagertemperaturbereich | Ts | -0 | 70 | °C | |
| Relative Luftfeuchtigkeit - Lagerung | Rechte Seite | 0 | 95 | % | |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 5 | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | +70 | °C | |
| Stromversorgungs-Spannung | Vcc | 3,135 | 3,30 | 3,465 | V |
| Versorgung gegenwärtig | Icc | 450 | MA | ||
| Datenrate | BR | - | 10,3125 | 11,3 | Gbps |
Elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenziales Eingangsspannungs-Schwingen | VIN | 180 | 850 | Millivolt | |
| Tx-Differenzial gab Impendence ein | ZIN | - | 100 | - | Ω |
| Übermittler-Sperrungs-Spannung | VDIS | 2,0 | - | VCC | V |
| Übermittler ermöglichen Spannung | VEN | 0 | - | 0,8 | V |
| TFAULT-Logik-Hoch | VTFH | 2,0 | - | VCC | V |
| TFAULT-Logik-Tief | VTFL | 0 | - | 0,8 | V |
| Empfänger-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenziales Ausgangsspannung Schwingen | VOUT | 300 | - | 850 | Millivolt |
| RxDifferenzausgang Impendence | ZOUT | - | 100 | - | Ω |
| Los-Störung | VLOS-Störung | Vcc-1.3 | VccHOST | V | |
| LOS normal | VLOS-Norm | V | Vee+0.8 | V | |
Optische Eigenschaften
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen |
| Übermittler-Eigenschaften | ||||||
| Laser-Art | EML | |||||
| Mittelwellenlängenbereich | λ | 1530 | 1550 | 1565 | Nanometer | |
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | - | - | DB | |
| Produkteinführungs-optische Energie | Schellfisch | -1 | - | 4 | dBm | |
| Durchschnittliche Produkteinführungsenergie WEG des Übermittlers | POFF | - | - | -30 | dBm | |
| Löschungs-Verhältnis | ER | 8,5 | - | - | DB | |
| Übermittler- und Streuungsstrafe | TDP | - | - | 3 | DB | |
| Relative Intensitäts-Geräusche | RIN | - | - | -128 | dB/Hz | |
| Empfänger-Eigenschaften | ||||||
| Empfänger-Art | APD | |||||
| Funktionierende zentrale Wellenlänge | λ | 1270 | - | 1610 | Nanometer | |
| Empfänger-Empfindlichkeit | Senator | - | - | -23 | dBm | 1 |
| Empfänger-Überlastung | PSAT | -7 | - | - | dBm | |
| Empfänger-Reflexionsvermögen | RFL | - | - | -27 | DB | |
| LOS erklären | LOSA | -37 | - | - | dBm | |
| LOS De-erklären | LOSD | - | - | -26 | dBm | |
| Los-Hysterese | LOSH | 0,5 | 3 | DB | ||
| Anmerkungen | ||||||
| 1. Gemessen mit 231 - 1 PRBS@10.3125Gbps, BER-12<10>, mit schlechtestem ER, BtB | ||||||
