Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-FB1023L20-xD

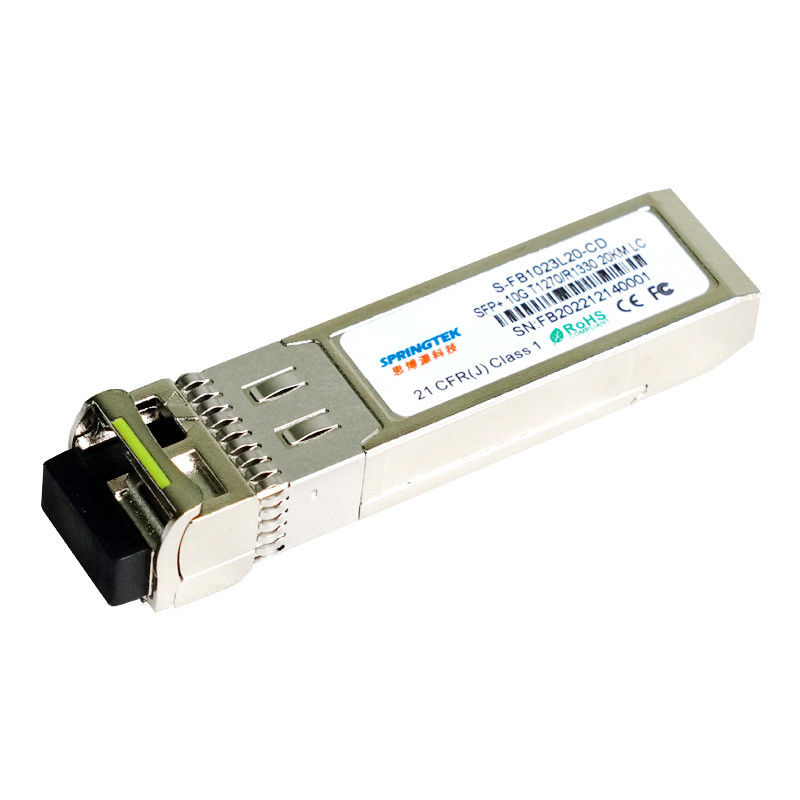

optisches Transceiver-Modul 10G T1270 /R1330nm 20Kilometer BIDI SFP+
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-PF1023L20-CD | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, Inspektion, 20km, 0ºC~+70ºC, mit DDM |
| S-PF1023L20-ID | SFP+ BIDI Tx1270/Rx1330nm, 10.3125Gbps, Inspektion, 20km, -40ºC~+85ºC, mit DDM |
Beschreibung
Transceiver Springtek10G 1270nm SFP+ BIDI ist entworfen, um optische Daten über Monomode--Glasfaser für Verbindungslänge 20km zu übertragen und zu empfangen.
Die elektrische Schnittstelle Moduls SFP+ BIDI 20km ist zu elektrischen Spezifikationen SFI konform. Der Übermittlerinput und die Empfängerausgangsimpedanz ist 100 Ohm differenzial. Die Datenleitungen sind innerlich Wechselstrom verbunden. Das Modul liefert differenziale Beendigung und verringert Differenzial auf Gleichtaktumwandlung für Qualitätssignalbeendigung und niedrige EMS.
Eigenschaften
Einzelne LC-Schnittstelle
Übermittler 1270nm DFB, PIN-Empfänger
Leistungsaufnahme <1w>
Anwendbar für 20km SMF Verbindung
Einzelne +3.3V-Stromversorgung
Ganzmetallwohnung für überlegene EMS-Leistung
Kosteneffektive SFP+-Lösung, ermöglicht höheren Hafendichten und größerer Bandbreite
Betriebstemperatur: 0 zu +70°C -40 zu +85°C
RoHS konform (bleifrei)
Anwendungen
Andere Lichtleitstrecken
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,5 | 4 | V | |
| Lagertemperaturbereich | Ts | -40 | 85 | °C | |
| Relative Luftfeuchtigkeit - Lagerung | Rechte Seite | 0 | 95 | % | |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 0 | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | - | 70 | °C |
| -40 | - | 85 | |||
| Stromversorgungs-Spannung | Vcc | 3,14 | 3,3 | 3,47 | V |
| Versorgung gegenwärtig | Icc | - | - | 300 | MA |
| Datenrate | BR | - | 10,3125 | - | Gbps |
Elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenziales Eingangsspannungs-Schwingen | VIN | 180 | - | 700 | Millivolt |
| Tx-Differenzial gab Impendence ein | ZIN | - | 100 | - | Ω |
| Übermittler-Sperrungs-Spannung | VDIS | 2,0 | - | VCC +0,3 | V |
| Übermittler ermöglichen Spannung | VEN | 0 | - | 0,8 | V |
| TFAULT-Logik-Hoch | VTFH | 2,4 | - | VCC | V |
| TFAULT-Logik-Tief | VTFL | V | - | V +0,4 | V |
| Empfänger-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenziales Ausgangsspannung Schwingen | VOUT | 300 | - | 850 | Millivolt |
| RxDifferenzausgang Impendence | ZOUT | - | 100 | - | Ω |
| LOS erklären Spannung | VLOSA | 2,4 | - | VCC | V |
| LOS De-erklären Spannung | VLOSD | V | - | V +0,4 | V |
Optische Eigenschaften
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen | ||
| Übermittler-Eigenschaften | ||||||||
| Laser-Art | DFB | |||||||
| Mittelwellenlänge | λ | 1260 | 1270 | 1280 | Nanometer | |||
| Spektral-Width@-20dB | Δλ | - | - | 1 | Nanometer | |||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | - | - | DB | |||
| Produkteinführungs-optische Energie | Schellfisch | -4,2 | - | 3 | dBm | 1 | ||
| Löschungs-Verhältnis | ER | 3,5 | - | - | DB | |||
| Relative Intensitäts-Geräusche | RIN | - | - | -128 | dB/Hz | |||
| Augen-Diagramm | Willigt mit IEEE802.3ae-Augenmasken ein, wenn Sie gefiltert werden | |||||||
| Empfänger-Eigenschaften | ||||||||
| Empfänger-Art | PIN | |||||||
| Zentrale Wellenlänge | λ | 1320 | 1330 | 1340 | Nanometer | |||
| Empfänger-Empfindlichkeit | Senator | - | - | -14,4 | dBm | 2 | ||
| Empfänger-Überlastung | PSAT | 0,5 | - | - | dBm | |||
| Empfänger-Reflexionsvermögen | RFL | - | - | -12 | DB | |||
| LOS erklären | LOSA | -30 | - | - | dBm | |||
| LOS De-erklären | LOSD | - | - | -17 | dBm | |||
| Los-Hysterese | LOSH | 0,5 | 3 | 5 | DB | |||
| Anmerkungen | ||||||||
|
1. Zahlen der durchschnittlichen Energie sind nur, pro IEEE 802.3ae informativ. 2. Gemessen mit 231 - 1 PRBS@10.3125Gbps, BER-12<10> |
||||||||
