Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-QS40C4L10-CD

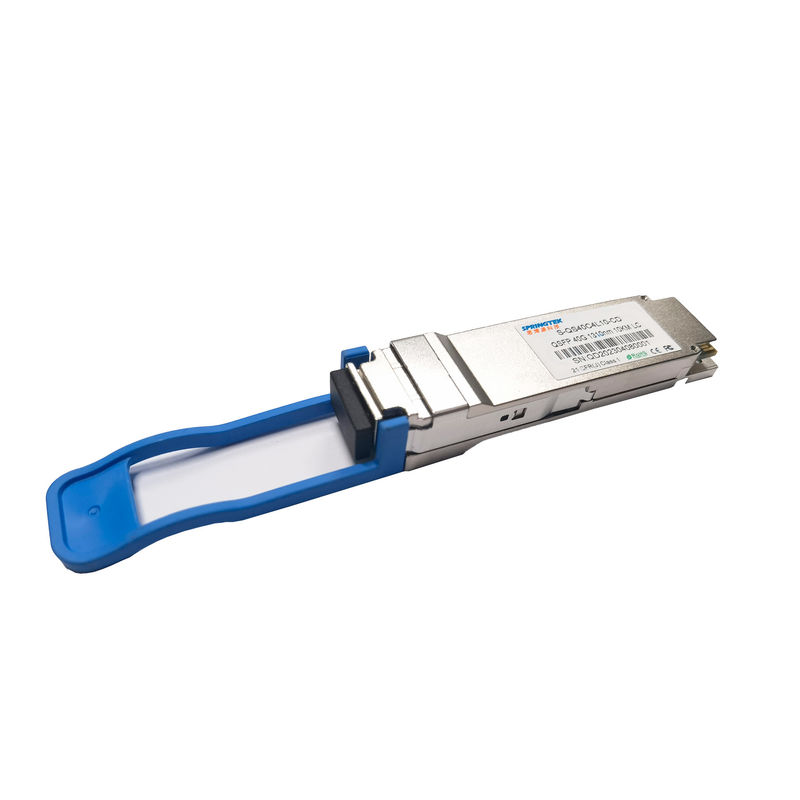

40G optischer kompatibler Wacholderbusch des Transceivers QSFP+ LR SMF des Modul-1310nm 10KM LC
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-QS40C4L10-CD | QSFP+, 40Gbps, 1271~1331nm, Inspektion, LC, 10km, 0ºC | +70ºC, mit DDM |
Beschreibung
Transceiver Springtek 40G-LR4 QSFP+ ist entworfen, um die Bedingungen von Verbindungen des Ethernets 40G über SMF bis 10km zu erfüllen. Er ist mit QSFP+ MSA, IEEE 802.3ba 40GBase-LR4 konform. Er ist, Leistungsaufnahme der geringen Energie mit einer einzelnen Stromversorgung 3.3V kosteneffektiv. Er wird mit Ganzmetall- und kompakte Größenwohnung für überlegene EMS-Leistung fabriziert.
Eigenschaften
Stützbitgeschwindigkeit bis zu 10.3125Gb/s pro Weg
Duplex-LC-Schnittstelle
Ungekühlter Übermittler 4x10Gbps CWDM, PIN-Reihendetektor
Leistungsaufnahme der geringen Energie <3>
Maximale Verbindungslänge von 10km auf Einmodenfaser (SMF)
Ganzmetallwohnung für überlegene EMS-Leistung
Schnittstelle des Managements IIC
Einzelne +3.3V-Stromversorgung
Funktionierende Gehäusetemperatur: °C 0 bis 70
RoHS konform (bleifrei)
Anwendungen
Hochgeschwindigkeits-accesss
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,5 | 4 | V | |
| Lagertemperaturbereich | Ts | -40 | 85 | °C | |
| Relative Luftfeuchtigkeit - Lagerung | Rechte Seite | 0 | 95 | % | |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 0 | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | - | 70 | °C |
| Stromversorgungs-Spannung | Vcc | 3,14 | 3,3 | 3,47 | V |
| Gesamtleistungs-Leistungsaufnahme | P | - | - | 3,5 | W |
| Datenrate pro Weg | BR | - | 10,3125 | - | Gbps |
Elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkung |
| Differenziales Eingangsspannungs-Schwingen | VIN | 300 | - | 1200 | Millivolt | |
| Tx-Differenzial gab Impendence ein | ZIN | - | 100 | - | Ω | |
| Differenzial gab Rückflussdämpfung ein | Pro IEEE P802.3ba 86A.4.1.1 | DB | 10MHz zu 11.1GHz | |||
| Differenzial zur Gleichtaktinput-Rückflussdämpfung | 10 | - | - | DB | 10MHz zu 11.1GHz | |
| Toleranz des Bammel-J2 | J2T | 0,17 | - | - | UI | Pro IEEE P802.3ba 86A.4.1 |
| Toleranz des Bammel-J9 | J9T | 0,29 | - | - | UI | |
| Empfänger-elektrische Eigenschaften | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | |
| Differenziales Ausgangsspannung Schwingen | VOUT | 300 | - | 1200 | Millivolt | |
| RxDifferenzausgang Impendence | ZOUT | - | 100 | - | Ω | |
| Differenzausgang Rückflussdämpfung | Pro IEEE P802.3ba 86A.4.2.1 | DB | 10MHz zu 11.1GHz | |||
| Gleichtaktertrag-Rückflussdämpfung | Pro IEEE P802.3ba 86A.4.2.2 | DB | 10MHz zu 11.1GHz | |||
| Ertragübergangszeit, 20% bis 80% | 28 | - | - | ps | Pro IEEE P802.3ba 86A.4.2 | |
| Ertrag des Bammels J2 | J2O | - | - | 0,42 | UI | |
| Ertrag des Bammels J9 | J9O | - | - | 0,65 | UI | |
Optische Eigenschaften
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen | |
| Übermittler-Eigenschaften | |||||||
| Laser-Art | CWDM DFB | ||||||
| Datenrate pro Weg | - | - | 10,3125 | - | Gb/s | ||
|
Weg-Mitte-Wellenlängen
|
λ0 | 1264,5 | 1277,5 | Nanometer | |||
| λ1 | 1284,5 | 1297,5 | |||||
| λ2 | 1304,5 | 1317,5 | |||||
| λ3 | 1324,5 | 1337,5 | |||||
| Seiten-Modusunterdrückungsverhältnis | SMSR | 30 | - | - | DB | ||
| Durchschnittliche Produkteinführungs-totalenergie | Pint | - | - | 8,3 | dBm | ||
| Durchschnittliche Produkteinführungs-Energie, jeder Weg | SCHELLFISCH | -7,0 | - | 2,3 | dBm | ||
| Optischer Modulations-Umfang, jeder Weg | OMA | -4 | - | 3,5 | dBm | ||
| Unterschied bezüglich der Produkteinführungsenergie zwischen irgendwelchen zwei Wegen (OMA) | - | - | 6,5 | DB | |||
| Produkteinführungs-Energie in OMA minus TDP, jeder Weg | -4,8 | - | - | dBm | |||
| Löschungs-Verhältnis | ER | 3,5 | - | - | DB | ||
| Übermittlerstreuungsstrafe | TDP | - | - | 2,6 | DB | ||
| Durchschnittliche Produkteinführungs-Energie WEG des Übermittlers, jeder Weg | POFF | - | - | -30 | dBm | ||
| Relative Intensitäts-Geräusche | RIN | - | - | -128 | dB/Hz | ||
| Optische Rückflussdämpfungstoleranz | - | - | 20 | DB | |||
| Übermittler-Reflexionsvermögen | - | - | -12 | DB | |||
| Übermittleraugenmaskendefinition | Konform zu IEEE802.3ba | ||||||
| Empfänger-Eigenschaften | |||||||
| Empfänger-Art | PIN | ||||||
| Datenrate pro Weg | - | 10,3125 | - | Gb/s | |||
| Weg-Mitte-Wellenlängen | λ0 | 1264,5 | 1277,5 | Nanometer | |||
| λ1 | 1284,5 | 1297,5 | |||||
| λ2 | 1304,5 | 1317,5 | |||||
| λ3 | 1324,5 | 1337,5 | |||||
| Durchschnitt empfangen Energie, jeden Weg | PIN1 | -13,7 | - | 2,3 | dBm | ||
| Schaden-Schwelle | Papierlösekorotron | 3,3 | - | - | dBm | ||
| Empfänger-Energie (OMA), jeder Weg (maximal) | - | - | 3,5 | dBm | |||
| Unterschied bezüglich Energie zwischen irgendwelchen zwei Wegen (OMA) empfangen (maximal) | - | - | 7,5 | DB | |||
| Empfänger-Empfindlichkeit (OMA), jeder Weg (maximal) | Sen1 | - | - | -11,5 | dBm | 1 | |
| Betonte Empfänger-Empfindlichkeit (OMA), jeder Weg (maximal) | Sen1 | - | - | -9,6 | dBm | ||
| Elektrische obere Grenzfrequenz des Empfängers 3dB, jeder Weg | - | - | 12,3 | Gigahertz | |||
| Empfänger-Reflexionsvermögen | RFL | - | - | -26 | DB | ||
| LOS erklären | LOSA | -30 | - | - | dBm | ||
| LOS De-erklären | LOSD | - | - | -15 | dBm | ||
| Los-Hysterese | LOSH | 0,5 | 3 | 5 | DB | ||
| Anmerkungen | |||||||
| 1. BER=1E-12, gemessen mit PRBS31@10.3125Gbps | |||||||
