Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-QP1AL4L80-CD

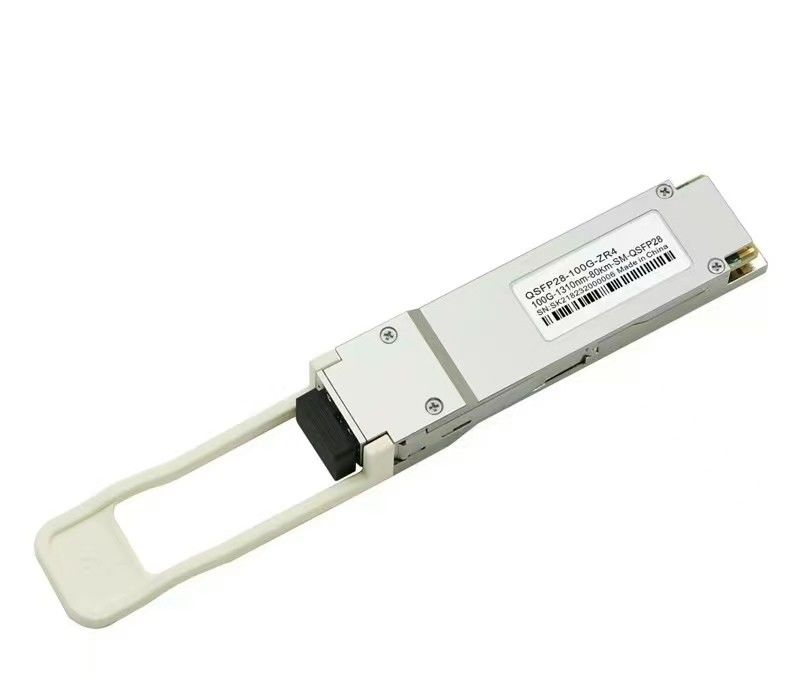

ZR 1294 -1310nm 80Km Ciscos kompatibles 100Gbps QSFP28 optisches Transceiver-Modul
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-QP1AL4L80-CD | QSFP28, 100Gbps, ZR4,1294-1310nm, Inspektion, LC, 80km, 0ºC~+70ºC, mit DDM |
Beschreibung
Springtek 100G QSFP28 ZR4 ist für 80km Anwendungen optischer Nachrichtenübertragung bestimmt. Dieses Modul enthält 4-spurigen optischen Sender, den optischen Empfänger mit 4 Wegen und Modulmanagementblock einschließlich das inter- serienmäßiggesicht mit 2 Drähten. Die optischen Signale werden zu einer Monomodefaser durch ein industriekompatibles LC-Verbindungsstück gemultiplext.
Eigenschaften
Anwendungen
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,3 | 3,6 | V | |
| Lagertemperaturbereich | Ts | -40 | 85 | °C | |
| Relative Luftfeuchtigkeit | Relative Feuchtigkeit | 15 | 85 | % | |
| Schaden-Schwelle, jeder Weg | THd | 6,5 | dBm |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | - | 70 | °C |
| Stromversorgungs-Spannung | Vcc | 3,14 | 3,3 | 3,47 | V |
| Verbindungs-Abstand mit G.652 | P | - | - | 80 | Kilometer |
| Datenrate | BR | - | 25,78125 | - | Gbps |
Elektrische Eigenschaften
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkung |
| Verlustleistung | 6,5 | W | ||||
| Versorgung gegenwärtig | Icc | 1,8759 | Ausgeglichene Lage | |||
| Übermittler | ||||||
| Datenrate, jeder Weg | 25,78125 | Gbps | ||||
| Differenzspannung PKpK | Vpp | 900 | Millivolt | Bei 1 MHZ | ||
| Gleichtakt-Spannung | Vcm | -350 | 2850 | Millivolt | ||
| Übergangszeit | Trise/Tfall | 10 | ps | 20%~80% | ||
| Differenziale Beendigungs-Widerstand-Fehlanpassung | 10 | % | ||||
| Augenbreite | EW15 | 0,46 | UI | |||
| Augenhöhe | EH15 | 95 | Millivolt | |||
| Empfänger | ||||||
| Datenrate, jeder Weg | 25,78125 | Gbps | ||||
| Differenziale Beendigungs-Widerstand-Fehlanpassung | 10 | % | Bei 1 MHZ | |||
| Differenziales Ausgangsspannungsschwingen | Vout, pp. | 900 | Millivolt | |||
| Gleichtakt-Geräusche, Effektivwert | Vrms | 17,5 | Millivolt | |||
| Übergangszeit | Trise/Tfall | 12 | ps | 20%~80% | ||
| Augenbreite | EW15 | 0,57 | UI | |||
| Augenhöhe | EH15 | 228 | Millivolt | |||
Optische Eigenschaften
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen |
| Übermittler-Eigenschaften | ||||||
| Signalisieren von Rate pro Weg | 25,78125 | GBD | 1 | |||
| Wegmittelwellenlängen (Strecke) | λ | 1294,53 | 1295,56 | 1296,59 | Nanometer | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | - | - | DB | |
| Durchschnittliche Produkteinführung totalenergie | PTOTAL | 8,0 | 12,5 | dBm | ||
| Durchschnittliche Produkteinführungs-Energie, jeder Weg | SCHELLFISCH | 2,0 | 6,5 | dBm | ||
|
Unterschied bezüglich der Produkteinführungsenergie zwischen irgendwelche zwei Wege (Durchschnitt und OMA) |
- | 3 | dBm | |||
| Durchschnittliche Produkteinführungs-Energie WEG des Übermittlers, jeder Weg | POFF | - | - | -30 | dBm | |
| Löschungs-Verhältnis | ER | 6 | - | - | DB | |
| RIN OMA | 130 | dB/Hz | ||||
| Optische Rückflussdämpfungstoleranz | 20 | DB | ||||
| Übertragen Sie Reflexionsvermögen | RFL | - | - | -12 | DB | |
| Maskenrand | 5 | * | * | % | ||
|
Ertrag-Augen-Maskendefinition {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | |||||
| Empfänger-Eigenschaften | ||||||
| Signalisieren von Rate pro Weg | 25,78125 | GBD | ||||
| Wegmittelwellenlängen (Strecke) | λ | 1294,53 | 1295,56 | 1296,59 | Nanometer | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Durchschnittliche Empfängerenergie, jeder Weg | THd | -28 | -7 | dBm | 1 | |
| Empfängerenergie, jeder Weg (OMA) | -7 | dBm | ||||
| Empfänger-Reflexionsvermögen | SenOMA1 | -26 | DB | 1 | ||
| Empfängerempfindlichkeit Durchschnitt, jeder Weg | SenOMA2 | -28 | dBm | 2 | ||
|
Elektrische obere Abkürzung DBs des Empfängers 3 Frequenz, jeder Weg |
LOSA | 31 | Gigahertz | |||
| Schadenschwelle, jeder Weg | LOSD | 6,5 | dBm | |||
| LOS erklären | LOSH | -40 | dBm | |||
| LOS Deassert | -29 | dBm | ||||
| Los-Hysterese | 0,5 | DB | ||||
| Anmerkungen | ||||||
| 1. Empfindlichkeit wird bei BER@5E-5 mit FEC spezifiziert | ||||||
