Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-FP1055LA0-CD

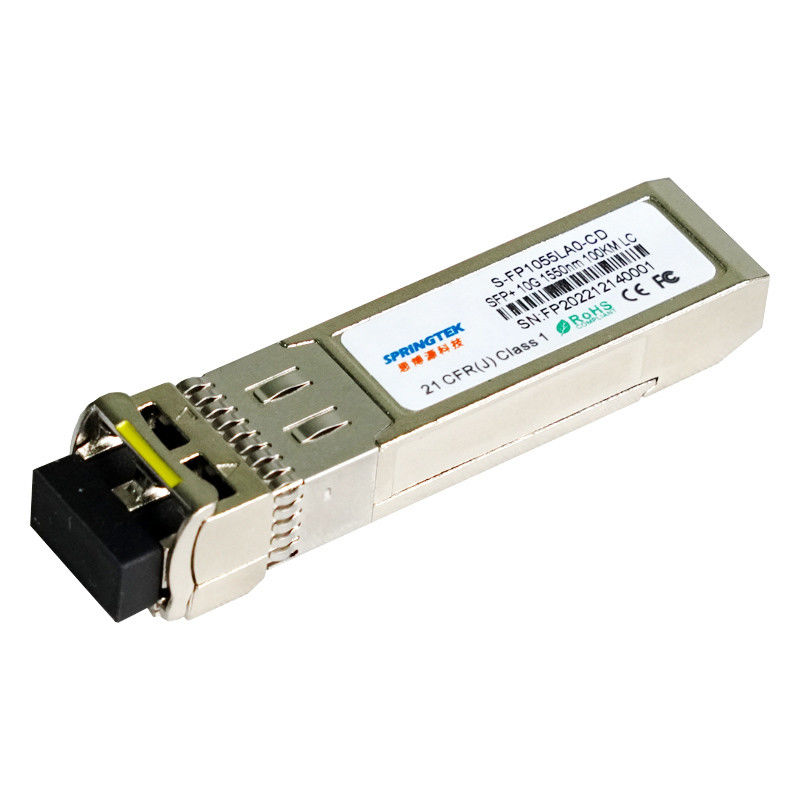

optisches Transceiver-Modul 10Gbps CWDM 100km SFP+ ZR+
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-FP1055LA0-CD | SFP+, 10.3125Gbps, 1550nm, Inspektion, 100km, 0ºC~+70ºC, mit DDM |
Beschreibung
Transceivers Springtek 10G CWDM SFP+ sind Hochleistung, die kosteneffektiven Module, die Datenrate von 10Gbps- und 80km Getriebeabstand mit SMF stützen.
Der Transceiver besteht aus drei Abschnitten: ein abgekühlter EML Laser-Übermittler, eine APD-Fotodiode integriert mit einem Transwiderstandvorverstärker (TIA) und MCU-Steuergerät. Alle Module werden Lasersicherheitsanforderungen der Klasse I gerecht.
Die Transceivers sind mit SFP-Multi-Quellvereinbarung und digitalen Funktionen der Diagnosen SFF-8472 kompatibel.
Eigenschaften
Anwendungen
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Versorgungs-Spannung | Vcc | -0,5 | - | 4,5 | V |
| Lagertemperatur | Ts | -40 | - | +85 | °C |
| Betriebsfeuchtigkeit | - | 5 | - | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | +70 | °C | |
| Stromversorgungs-Spannung | Vcc | 3,135 | 3,30 | 3,465 | V |
| Stromversorgung gegenwärtig | Icc | 600 | MA | ||
| Datenrate | 1,0 | 10,3 | 10,7 | Gbps |
Optische und elektrische Eigenschaften
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit | Anmerkungen | |
| Übermittler | |||||||
| Mitte-Wellenlänge | λc | λc-6.5 | λc | λc+6.5 | Nanometer | ||
| Spektralbreite (- 20dB) | Δλ | 1 | Nanometer | ||||
| Seiten-Modus-Unterdrückungs-Verhältnis | SMSR | 30 | - | DB | |||
| Durchschnittliche Spitzenleistung | Schellfisch | 2 | 6 | dBm | 1 | ||
| Löschungs-Verhältnis | ER | 8,2 | DB | ||||
| Dateneingabe Schwingen-Differenzial | VIN | 180 | 850 | Millivolt | 2 | ||
| Eingegebener differenzialer Widerstand | ZIN | 90 | 100 | 110 | Ω | ||
| TX-Sperrung | Sperrung | 2,0 | Vcc | V | |||
| Ermöglichen Sie | 0 | 0,8 | V | ||||
| TX-Störung | Störung | 2,0 | Vcc | V | |||
| Normal | 0 | 0,8 | V | ||||
| Empfänger-Eigenschaften | |||||||
| Mitte-Wellenlänge | λc | 1450 | 1620 | Nanometer | |||
| Empfänger-Empfindlichkeit | -23 | dBm | 3 | ||||
| Empfänger-Überlastung | -7 | dBm | 3 | ||||
| LOS De-erklären | LOSD | -24 | dBm | ||||
| LOS erklären | LOSA | -35 | dBm | ||||
| Los-Hysterese | 0,5 | DB | |||||
| Datenausgabe-Schwingen-Differenzial | Vout | 300 | 900 | Millivolt | 4 | ||
| LOS | Hoch | 2,0 | Vcc | V | |||
| Tief | 0,8 | V | |||||
| Anmerkungen: | |||||||
|
1. Die optische Energie wird in SMF gestartet. 2. PECL-Input, innerlich Wechselstrom-verbunden und beendet. 3. Gemessen mit einer Testseite @10312Mbps PRBS 231 - 1, BRUSTBEEREN ≤1×10-12. 4. Innerlich Wechselstrom-verbunden. |
|||||||
Zeitliche Regelung und elektrisch
| Parameter | Symbol | Minute | Typisch | Maximal | Einheit |
| Tx-Sperrung verneinen Zeit | t_on | 1 | Frau | ||
| Tx-Sperrung erklären Zeit | t_off | 10 | µs | ||
| Zeit, einschließlich Zurückstellen von Tx-Störung zu initialisieren | t_init | 300 | Frau | ||
| Tx-Störung erklären Zeit | t_fault | 100 | µs | ||
| Zurückzustellen Tx-Sperrung sich | t_reset | 10 | µs | ||
| LOS erklären Zeit | t_loss_on | 100 | µs | ||
| LOS De-erklären Zeit | t_loss_off | 100 | µs | ||
| Serien-Identifikations-Taktfrequenz | f_serial_clock | 100 | 400 | KHz | |
| MOD_DEF (0:2) -hoch | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - Tief | VL | 0,8 | V |
Diagnosen
| Parameter | Strecke | Einheit | Genauigkeit | Kalibrierung |
| Temperatur | 0 bis +70 | °C | ±3°C | Intern |
| Spannung | 3,0 bis 3,6 | V | ±3% | Intern |
| Schräger Strom | 0 bis 100 | MA | ±10% | Intern |
| TX-Energie | -5 bis +2 | dBm | ±3dB | Intern |
| RX-Energie | -16 bis -1 | dBm | ±3dB | Intern |
