Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-QP1AC4L05-CD

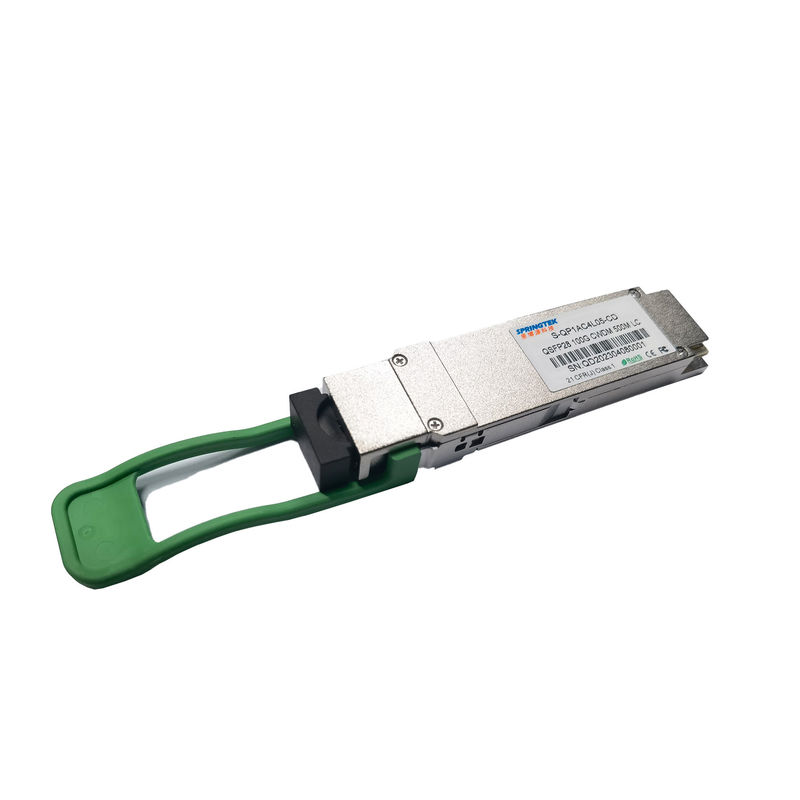

Kompatibles optisches Modul 100Gbps Nokias QSFP28 LC 500m Transceiver-CWDM4
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-QP1AC4L05-CD |
QSFP28,100Gbps, 1271 -1331nm, Inspektion, LC, 500m, 0ºC~+70ºC, mit DDM, |
Beschreibung
Springtek 100Gbps CWDM4 QSFP28 bestimmt für 500m Anwendungen optischer Nachrichtenübertragung. Dieses Modul enthält 4 optischen Sender des Wegs DFB, den optischen Empfänger mit 4 Wegen und Modulmanagementblock einschließlich 2 serielle Schnittstellen des Drahtes. Die optischen Signale werden zu einer Monomodefaser durch ein industriekompatibles LC-Verbindungsstück gemultiplext.
Eigenschaften
Anwendungen
Standards
Absolute Maximalleistungen
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Maximale Versorgungs-Spannung | Vcc | 0 | 3,6 | V | |
| Lagertemperatur | Ts | -40 | 85 | ℃ | |
| Funktionierende Gehäusetemperatur | Tcase | -5 | 75 | ℃ | |
| Relative Luftfeuchtigkeit | Relative Feuchtigkeit | 0 | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Funktionierende Gehäusetemperatur | Tcase | 0 | 70 | ℃ | |
| Versorgungs-Spannung | VCC | 3,135 | 3,3 | 3,465 | V |
| Relative Luftfeuchtigkeit | Relative Feuchtigkeit | 5 | 85 | % | |
| Verlustleistung | PD | 3,5 | W | ||
| Datenrate (optisch) | DRO | 4*25.78125 | Gbps | ||
| Datenrate (elektrisch) | DRE | 4*25.78125 | Gbps |
Elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenzspannung PKpK | Vpp | 900 | Millivolt | ||
| Eingegebener differenzialer Widerstand | Rin | 100 | Ohm | ||
| Differenziale Beendigungs-Widerstand-Fehlanpassung | 10 | % | |||
| Empfänger-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenzialer Widerstand des Ertrages | Niederlage | 100 | Ohm | ||
| Differenziale Beendigungs-Widerstand-Fehlanpassung | 10 | % | |||
| Differenziale Ausgangsspannung | Vout, pp. | 400 | 600 | 800 | Millivolt |
Optische Eigenschaften
| Parameter | Symbol | Minute | Typisch | maximal | Einheit | Anmerkung |
| Übermittler | ||||||
| Signal-Geschwindigkeit pro Weg | BR | ± 25,78125 100 PPMs | Gb/s | |||
| Übertragen Sie Wellenlänge | λ0 | 1264,5 | 1271 | 1277,5 | Nanometer | |
| λ1 | 1284,5 | 1291 | 1297,5 | Nanometer | ||
| λ2 | 1304,5 | 1311 | 1317,5 | Nanometer | ||
| λ3 | 1324,5 | 1331 | 1337,5 | Nanometer | ||
| Seiten-Modus-Unterdrückungs-Verhältnis | SMSR | 30 | DB | |||
| Durchschnittliche Produkteinführungs-totalenergie | Ptotal | 8,5 | dBm | |||
| Durchschnittliche Produkteinführungsenergie, jeder Weg | Schellfisch | -6,5 | 2,5 | dBm | ||
| Optischer Modulations-Umfang (OMA), jeder Weg | POMA | -4 | 2,5 | dBm | ||
| Produkteinführungsausschalten pro Weg | -30 | dBm | ||||
| Übermittler-und Streuungs-Strafe (TDP), jeder Weg | TDP | 3,0 | DB | |||
| Löschungs-Verhältnis (ER) | ER | 3,5 | DB | |||
| Übermittleraugenmaskendefinition {X1, X2, X3, Y1, Y2, Y3} | {0,31, 0,40, 0,45, 0,34, 0,38, 0,4} | 1 | ||||
| Maskenrand | 15 | % | 1 | |||
| Empfänger | ||||||
| Signalisieren von Geschwindigkeit pro Weg | BR | ± 25,78125 100 PPMs | Gb/s | |||
| Empfangen Sie Wellenlänge | λ0 | 1264,5 | 1271 | 1277,5 | Nanometer | |
| λ1 | 1284,5 | 1291 | 1297,5 | Nanometer | ||
| λ2 | 1304,5 | 1311 | 1317,5 | Nanometer | ||
| λ3 | 1324,5 | 1331 | 1337,5 | Nanometer | ||
| Schadenschwelle, jeder Weg | 3,5 | dBm | ||||
| Durchschnitt empfangen Energie, jeden Weg | -10 | 4,5 | dBm | |||
| Empfangen Sie Energie, jeden Weg (OMA) | 2,5 | dBm | 2 | |||
| Empfänger-Reflexionsvermögen | -26 | DB | ||||
| LOS erklären | -24 | -13,6 | dBm | |||
| LOS De-erklären | -11,6 | dBm | ||||
| Los-Hysterese | 0,5 | 6 | DB | |||
