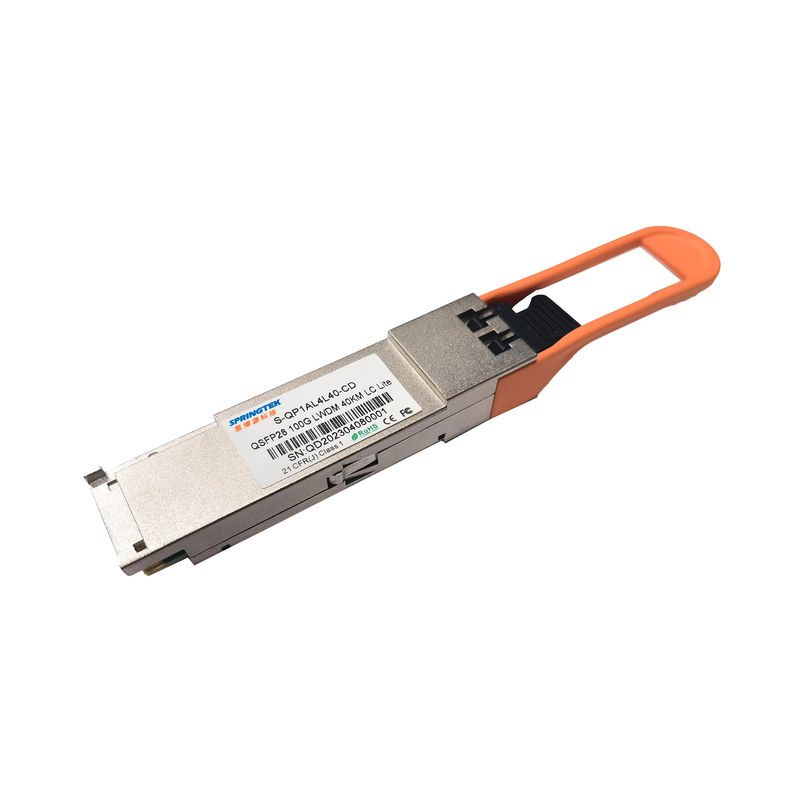

Kompatibles optisches Transceiver-Modul Ciscos QSFP28 ER4 Lite 100Gbps 1294 -1310nm 40Km
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
|
S-QP1AL4L40-CD-Lite |
QSFP28, 100Gbps, ER4 Lite, 1294-1310nm, Inspektion, LC 40km, 0ºC~+70ºC, mit DDM |
Beschreibung
Optischer Transceiver Springtek 100G QSFP28 ER4 Lite integriert Empfänger- und Übermittlerweg auf einem Modul. In Sendeseite, vier Wege von Seriendatenströmen werden wieder.hergestellt, zeitlich neu festgelegt und überschritten zu vier Laser-Fahrern. Die Laser-Fahrersteuerung 4 - EML mit Mittelwellenlänge von 1296 Nanometer, 1300nm, 1305nm und 1309 Nanometer. Die optischen Signale werden zu einer Monomodefaser durch ein industriekompatibles LC-Verbindungsstück gemultiplext. In empfangen Sie Seite, die vier Wege von optischen Datenströmen werden entmultiplexiert optisch durch den integrierten optischen Demultiplexer. Jeder Datenstrom wird durch ein APD wiederhergestellt und Transwiderstandverstärker, legte zeitlich neu fest. Dieses Modul kennzeichnet eine heiß-steckbare elektrische Schnittstelle, eine Leistungsaufnahme der geringen Energie und 2-drahtige serielle Schnittstelle.
Springtek-Produkt ist mit Formfaktor- entworfen, optischer/elektrischerverbindung und digitaler Diagnoseschnittstelle entsprechend der Vereinbarung der Multi-Quelleqsfp28 (MSA) und konform zu IEEE 802.3ba.
Eigenschaften
Anwendungen
Standards
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | -0,3 | 3,6 | V | |
| Lagertemperaturbereich | Ts | -40 | 85 | °C | |
| Relative Luftfeuchtigkeit - Lagerung | Rechte Seite | 0 | 95 | % | |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 0 | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | - | 70 | °C |
| Stromversorgungs-Spannung | Vcc | 3,14 | 3,3 | 3,47 | V |
| Gesamtleistungs-Leistungsaufnahme | P | - | - | 3,5 | W |
| Datenrate | BR | - | 25,78125 | - | Gbps |
Elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenziales Eingangsspannungs-Schwingen | VIN | 180 | - | 1000 | Millivolt |
| Tx-Differenzial gab Impendence ein | ZIN | - | 100 | - | Ω |
| Differenzial gab Rückflussdämpfung ein | Pro 100Gbase-ER4 | DB | |||
| Gleichtaktinput-Rückflussdämpfung | Pro 100Gbase-ER4 | DB | |||
| Empfänger-elektrische Eigenschaften | |||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Differenziales Ausgangsspannung Schwingen | VOUT | 300 | - | 1200 | Millivolt |
| RxDifferenzausgang Impendence | ZOUT | - | 100 | - | Ω |
| Differenzausgang Rückflussdämpfung | Pro 100Gbase-ER4 | DB | |||
| Gleichtaktertrag-Rückflussdämpfung | Pro 100Gbase-ER4 | DB | |||
ptical Eigenschaften
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen |
| Übermittler-Eigenschaften | ||||||
| Signalisieren von Rate pro Weg | 25,78125 | GBD | 1 | |||
| Wegmittelwellenlängen (Strecke) | λ | 1294,53 | 1295,56 | 1296,59 | Nanometer | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Seitenmodus-Unterdrückungs-Verhältnis | SMSR | 30 | - | - | DB | |
| Durchschnittliche Produkteinführung totalenergie | PTOTAL | - | - | 10,5 | dBm | |
| Durchschnittliche Produkteinführungs-Energie, jeder Weg | SCHELLFISCH | -2,9 | - | 4,5 | dBm | |
| Spektralbreite (- 20dB) | σ | - | 1 | Nanometer | ||
| Durchschnittliche Produkteinführungs-Energie WEG des Übermittlers, jeder Weg | POFF | - | - | -30 | dBm | |
| Löschungs-Verhältnis | ER | 4 | - | - | DB | |
| Übertragen Sie Reflexionsvermögen | RFL | - | - | -12 | DB | |
|
Ertrag-Augen-Maskendefinition {X1, X2, X3, Y1, Y2, Y3} |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | |||||
| Empfänger-Eigenschaften | ||||||
| Signalisieren von Rate pro Weg | 25,78125 | GBD | ||||
| Wegmittelwellenlängen (Strecke) | λ | 1294,53 | 1295,56 | 1296,59 | Nanometer | |
| 1299,02 | 1300,05 | 1301,09 | ||||
| 1303,54 | 1304,58 | 1305,63 | ||||
| 1308,09 | 1309,14 | 1310,19 | ||||
| Schaden-Schwelle | THd | -3 | dBm | 1 | ||
| Gesamtdurchschnitt Energie empfangen | 2,0 | dBm | ||||
| Empfänger-Empfindlichkeit (OMA), jeder Weg | SenOMA1 | - | -16,5 | - | dBm | 1 |
| Empfänger-Empfindlichkeit (OMA), jeder Weg | SenOMA2 | - | -20,5 | -19 | dBm | 2 |
| LOS erklären | LOSA | - | -26 | - | dBm | |
| LOS De-erklären | LOSD | - | -24 | - | dBm | |
| Los-Hysterese | LOSH | 0,5 | - | - | DB | |
| Anmerkungen | ||||||
|
1. Der Empfänger ist in der Lage, ohne Schaden, ununterbrochene Aussetzung zu einem modulierten optischen Eingangssignal zuzulassen, das diesen Leistungspegel auf einem Weg hat. Der Empfänger muss nicht an dieser Eingangsleistung richtig funktionieren. 2. 25.78125Gb/s, NRZ, PRBS 231-1, BER=1x10-12. 3. 27.95249Gb/s, NRZ, PRBS 231-1, BER=5x10-5. |
||||||
