Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-QS4031M2K-CD
kompatibles Monomode- 40G 40G QSFP+ IR4 1310nm 2km PSM MPO Ethernet Infiniband QDR, DDR und SDR-/Datamitte
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-QS4031M2K-CD | QSFP+, 40Gbps, PSM4,1310nm, Inspektion, MPO, 2km, 0ºC | +70ºC, mit DDM |
Beschreibung

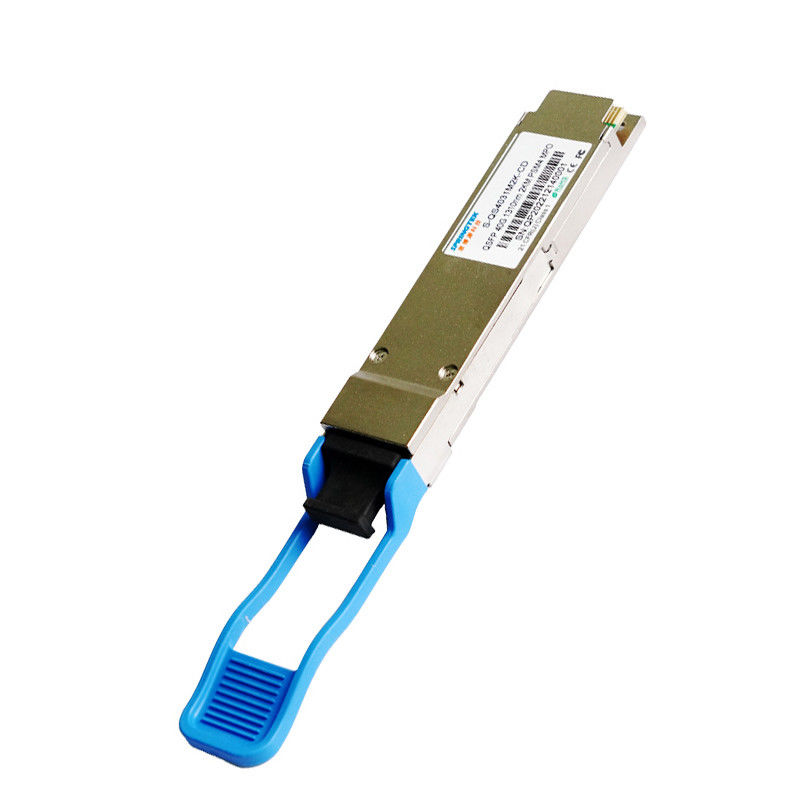

Transceiver Springtek QSFP+ 40G-PSM4 ist entworfen, um die Bedingungen von Verbindungen des Ethernets 40G über SMF bis 2km zu erfüllen. Er ist mit QSFP+ MSA, IEEE 802.3ba konform. Er ist, Leistungsaufnahme der geringen Energie mit einer einzelnen Stromversorgung 3.3V kosteneffektiv. Er wird mit Ganzmetall- und kompakte Größenwohnung für überlegene EMS-Leistung fabriziert.
Eigenschaften
Bis 11,2 Gbps-Datenrate pro Kanal
Optikstecker MPO (IEC61754-7-1)
Leistungsaufnahme der geringen Energie 3.5W (Maximum)
Getriebelänge bis 2km
Übermittler mit 4 Laser des Kanals 1310nm DFB
Empfänger mit 4 Kanal PIN-Fotodetektor
Funktionierende Gehäusetemperatur: °C 0 bis 70
RoHS konform (bleifrei)
Anwendungen
Schalter-Router und HBA
Ethernet 40G
Infiniband QDR, DDR und SDR
Leistungsstarke Rückwand
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | Vcc | 0 | 3,8 | V | |
| Lagertemperaturbereich | Ts | -40 | 85 | °C | |
| Relative Luftfeuchtigkeit - Lagerung | Rechte Seite | 0 | 95 | % | |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 0 | 85 | % |
Empfohlene Betriebsbedingungen
|
Elektrische Eigenschaften
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Optische Eigenschaften
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen | |
| Übermittler-Eigenschaften | |||||||
| Laser-Art | DFB | ||||||
| Datenrate pro Weg | - | - | 10,3125 | - | Gb/s | ||
| Weg-Mitte-Wellenlängen | λ0 | 1260 | 1360 | Nanometer | |||
| Seiten-Modusunterdrückungsverhältnis | SMSR | 30 | - | - | DB | ||
| Durchschnittliche Produkteinführungs-totalenergie | Pint | - | - | 5 | dBm | ||
| Durchschnittliche Produkteinführungs-Energie, jeder Weg | SCHELLFISCH | -8,2 | - | 0,5 | dBm | ||
| Optischer Modulations-Umfang, jeder Weg | OMA | -5,2 | - | 2,0 | dBm | ||
| Unterschied bezüglich der Produkteinführungsenergie zwischen irgendwelchen zwei Wegen (OMA) | - | - | 5 | DB | |||
| Produkteinführungs-Energie in OMA minus TDP, jeder Weg | -4,8 | - | - | dBm | |||
| Löschungs-Verhältnis | ER | 3,5 | - | - | DB | ||
| Übermittlerstreuungsstrafe | TDP | - | - | 2,6 | DB | ||
| Durchschnittliche Produkteinführungs-Energie WEG des Übermittlers, jeder Weg | POFF | - | - | -30 | dBm | ||
| Relative Intensitäts-Geräusche | RIN | - | - | -128 | dB/Hz | ||
| Optische Rückflussdämpfungstoleranz | - | - | 12 | DB | |||
| Übermittleraugenmaskendefinition | Konform zu IEEE802.3ba | ||||||
| Empfänger-Eigenschaften | |||||||
| Empfänger-Art | PIN | ||||||
| Weg-Mitte-Wellenlängen | λ | 1260 | 1360 | Nanometer | |||
| Durchschnitt empfangen Energie, jeden Weg | PIN1 | -12,6 | - | 2,3 | dBm | ||
| Schaden-Schwelle | Papierlösekorotron | 3 | - | - | dBm | ||
| Empfänger-Empfindlichkeit (OMA), jeder Weg (maximal) | Sen1 | - | - | -12,6 | dBm | 1 | |
| LOS erklären | LOSA | -30 | - | - | dBm | ||
| LOS De-erklären | LOSD | - | - | -15 | dBm | ||
| Los-Hysterese | LOSH | 0,5 | - | 6 | DB | ||
| Anmerkungen | |||||||
| 1. BER=1E-12, gemessen mit PRBS31@10.3125Gbps | |||||||
Allgemeine Spezifikationen
| Pin | Symbol | Name/Beschreibung | Anmerkungen |
| 1 | Boden | Boden | |
| 2 | Tx2n | Übermittler wandelte Dateneingabe um | |
| 3 | Tx2p | Übermittler Nicht-wandelte Dateneingabe um | |
| 4 | Boden | Boden | |
| 5 | Tx4n | Übermittler wandelte Dateneingabe um | |
| 6 | Tx4p | Übermittler nicht - wandelte Dateneingabe um | |
| 7 | Boden | Boden | |
| 8 | ModselL | Modul ausgewählt | |
| 9 | RetsetL | Modul-Zurückstellen | |
| 10 | VCC Rx | +3.3V-Stromversorgungs-Empfänger | |
| 11 | SCL | 2-drahtige Uhr der seriellen Schnittstelle | |
| 12 | SDA | 2-drahtige Daten der seriellen Schnittstelle | |
| 13 | Boden | Boden | |
| 14 | Rx3p | Empfänger Nicht-umgekehrte Datenausgabe | |
| 15 | Rx3n | Empfänger umgekehrte Datenausgabe | |
| 16 | Boden | Boden | |
| 17 | Rx1p | Empfänger Nicht-umgekehrte Datenausgabe | |
| 18 | Rx1n | Empfänger umgekehrte Datenausgabe | |
| 19 | Boden | Boden | |
| 20 | Boden | Boden | |
| 21 | Rx2n | Empfänger umgekehrte Datenausgabe | |
| 22 | Rx2p | Empfänger Nicht-umgekehrte Datenausgabe | |
| 23 | Boden | Boden | |
| 24 | Rx4n | Empfänger umgekehrte Datenausgabe | |
| 25 | Rx4p | Empfänger Nicht-umgekehrte Datenausgabe | |
| 26 | Boden | Boden | |
| 27 | ModPrsL | Modul-Geschenk | |
| 28 | International | Unterbrechung | |
| 29 | VCC Tx | +3.3V-Stromversorgungsübermittler | |
| 30 | VCC 1 | +3.3V-Stromversorgung | |
| 31 | LPMode | Modus der geringen Energie | |
| 32 | Boden | Boden | |
| 33 | Tx3p | Übermittler Nicht-wandelte Dateneingabe um | |
| 34 | Tx3n | Übermittler wandelte Dateneingabe um | |
| 35 | Boden | Boden | |
| 36 | Tx1p | Übermittler Nicht-wandelte Dateneingabe um | |
| 37 | Tx1n | Übermittler wandelte Dateneingabe um | |
| 38 | Boden | Boden |
