Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-QP1A85M01-CD

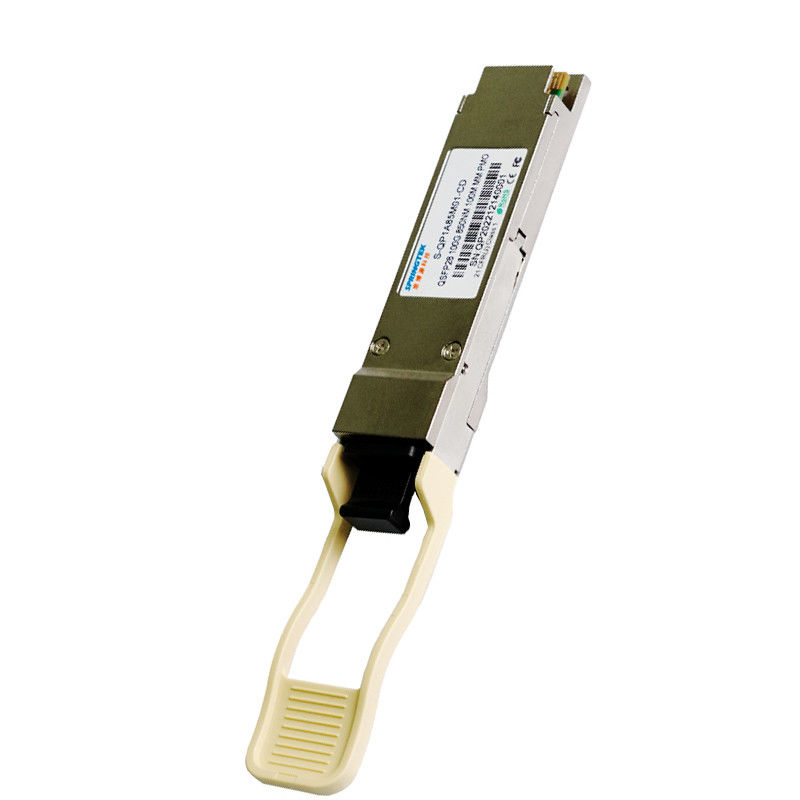

Rechenzentrumgebrauch Module OM4 100G 850nm 100m optischer, kompatibler Transceiver QSFP28 SR4
Einrichtungsinformationen
| Teilnummer | Produkt-Beschreibung |
| S-QP1A85M01-CD | QSFP28, 100Gbps, 850nm, Millimeter, MPO, 100m, 0ºC~+70ºC, mit DDM |
Beschreibung
Transceiver Springtek 100GBase-SR4 QSFP28 ist entworfen, um die Bedingungen von Verbindungen des Ethernets 100G über MMF bis 100m zu erfüllen. Er ist mit QSFP28 MSA, IEEE 802.3bm und CAUI-4 konform. Er ist, Leistungsaufnahme der geringen Energie mit einer einzelnen Stromversorgung 3.3V kosteneffektiv. Er wird mit Ganzmetall- und kompakte Größenwohnung für überlegene EMS-Leistung fabriziert.
Eigenschaften
Einzelne +3.3V-Stromversorgung
Betriebstemperatur: 0 zu +70°C
RoHS konform (bleifrei)
Anwendungen
Absolute Maximalleistungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Stromversorgungs-Spannung | VCC | -0,5 | - | 4 | V |
| Lagertemperaturbereich | TS | -40 | - | 85 | °C |
| Relative Luftfeuchtigkeit - Lagerung | Rechte Seite | 0 | - | 95 | % |
| Relative Luftfeuchtigkeit - funktionierend | RHO | 0 | - | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Minute | Art | Maximal | Einheit |
| Fall-Betriebstemperaturbereich | Tc | 0 | - | 70 | °C |
| Stromversorgungs-Spannung | Vcc | 3,14 | 3,3 | 3,46 | V |
| Gesamtleistungs-Leistungsaufnahme | Pw | - | - | 2,5 | W |
| Datenrate | BR | - | 25,78125 | - | Gbps |
Elektrische Eigenschaften
| Übermittler-elektrische Eigenschaften | |||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | ||
| Differenziales Eingangsspannungs-Schwingen | VIN | 180 | - | 1000 | Millivolt | ||
| Tx-Differenzial gab Impendence ein | ZIN | - | 100 | - | Ω | ||
| Differenzial gab Rückflussdämpfung ein | Pro IEEE P802.3bm | DB | |||||
| Gleichtaktinput-Rückflussdämpfung | Pro IEEE P802.3bm | DB | |||||
| Empfänger-elektrische Eigenschaften | |||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | ||
| Differenziales Ausgangsspannung Schwingen | VOUT | 300 | - | 900 | Millivolt | ||
| RxDifferenzausgang Impendence | ZOUT | - | 100 | - | Ω | ||
| Differenzausgang Rückflussdämpfung | Pro IEEE P802.3bm | DB | |||||
| Gleichtaktertrag-Rückflussdämpfung | Pro IEEE P802.3bm | DB | |||||
Optische Eigenschaften
| Übermittler-Eigenschaften | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen |
| Mittelwellenlänge | λ | 840 | 850 | 860 | Nanometer | |
| Effektivwertspektralbreite | ∆λ | - | - | 0,6 | Nanometer | |
| Durchschnittliche Produkteinführungs-Energie, jeder Weg | SCHELLFISCH | -8,4 | - | 2,4 | dBm | |
| Optischer Modulations-Umfang, jeder Weg | OMA | -6,4 | - | 3 | dBm | |
|
Übermittler- und Streuungsauge Schließung (TDEC), jeder Weg |
TDEC | 4,3 | DB | |||
| Löschungs-Verhältnis | ER | 2,0 | - | - | DB | |
| Durchschnittliche Produkteinführungs-Energie WEG des Übermittlers, jeder Weg | POFF | - | - | -30 | dBm | |
| Optische Rückflussdämpfungstoleranz | ORL | - | - | 12 | DB | |
|
Übermittleraugenmaske Definition {X1, X2, X3, Y1, Y2, Y3} |
{0,23, 0,34, 0,43, 0,27, 0,35, 0,4} | |||||
| Empfänger-Eigenschaften | ||||||
| Parameter | Symbol | Minute | Art | Maximal | Einheit | Anmerkungen |
| Empfänger-Wellenlänge | λ | 840 | 850 | 860 | Nanometer | |
| Durchschnittliche Energie an empfangen Input, jeden Weg | PXPx | - 10,3 | - | 2,4 | dBm | |
| Betonte Empfänger-Empfindlichkeit in OMA | SRS | - | - | -5,2 | dBm | 1 |
| LOS erklären | LOSA | -30 | - | - | dBm | |
| LOS De-erklären | LOSD | - | - | -13 | dBm | |
| Los-Hysterese | LOSH | 0,5 | DB | |||
| Empfänger-Reflexionsvermögen | Rfl | -12 | DB | |||
| Anmerkungen | ||||||
| 1. Gemessen mit einer Testseite -1 PRBS 231, @25.78125Gb/s, BRUSTBEEREN<5e-5> | ||||||
