Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-XP1031L2K-CD

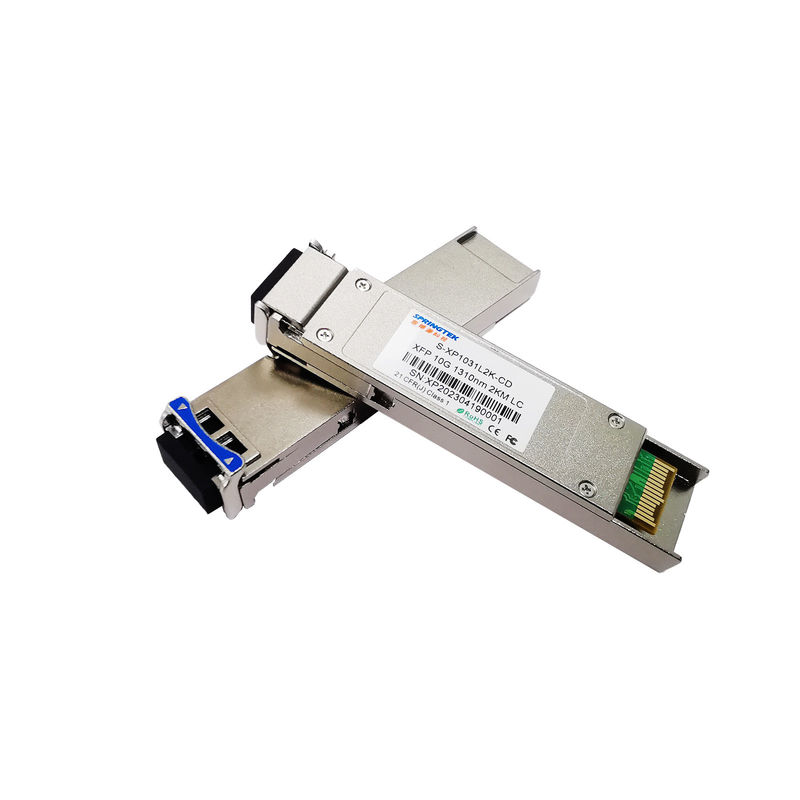

LC 10G XFP 1310nm 2km mit DDM-Neutral- / kompatiblem SMF-Optischen Transceivermodul
Bestellinformationen
| Teilnummer | Beschreibung des Produkts |
| S-XP1031L2K-CD | XFP, 10 Gbps, 1310 nm, SMF, 2 km, LC, 0 °C ~ + 70 °C, mit DDM |
Beschreibung
Das Springtek XFP-Modul ist mit dem 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA) kompatibel und unterstützt eine Datenrate von 9,953 ~ 11,1 Gbps und eine Übertragungsdistanz von bis zu 2 km über SMF.
Das Transceivermodul besteht aus einem Sender mit 1310 nm FP-Laser und einem Empfänger mit einer PIN-Fotodiode.Sender und Empfänger sind in einem breiten Temperaturbereich getrennt und bieten eine optimale Wärmeableitung und eine ausgezeichnete elektromagnetische Abschirmung, wodurch hohe Portdichten für 10 GbE-Systeme ermöglicht werden.
Eigenschaften
Anwendungen
Absolute Höchstratings
| Parameter | Symbol | Min. | Typ | Maximal | Einheit |
| Stromversorgungsspannung | Vcc | - Oh, nein.5 | 4.5 | V | |
| Speichertemperaturbereich | Z | - 40 | +85 | °C | |
| Relative Luftfeuchtigkeit - Betrieb | RHO | 5 | 85 | % |
Die Spezifikationen des Geräts sind nur unter den empfohlenen Betriebsbedingungen garantiert.
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Min. | Typ | Maximal | Einheit |
| Fallbetriebstemperaturbereich | Tc | 0 | +70 | °C | |
| Stromversorgungsspannung | VCc | 3.135 | 3.30 | 3.465 | V |
| Versorgungsstrom | Ich...Cc | 500 | mA | ||
| Datenrate | BR | 9.953 | 11.1 | Gbit/s |
Optische und elektrische Eigenschaften
| Elektrische Eigenschaften des Sender | |||||||
| Parameter | Symbol | Min. | Typisch | Maximal | Einheit | Anmerkungen | |
| Zentralwellenlänge | Lc | 1270 | 1310 | 1350 | m | ||
| Spektralbreite ((-20dB) | Δλ | 3 | m | ||||
| Verhältnis zur Unterdrückung im Seitenmodus | SMSR | 30 | dB | ||||
| Durchschnittliche Ausgangsleistung | PAusgegangen | - Sechs.5 | +0. Das ist alles.5 | dBm | 1 | ||
| Aussterbungsquote | Notfall | 3.5 | dB | ||||
| Dateneingabe-Swingdifferential | VIn | 180 | 950 | mV | 2 | ||
| Eintrittsdifferenzimpedanz | ZIn | 90 | 100 | 110 | Ohm | ||
| TX deaktivieren | Deaktivieren | 2.0 | Vcc | V | |||
| Aktivieren | 0 | 0.8 | V | ||||
| Elektrische Eigenschaften des Empfängers | |||||||
| Parameter | Symbol | Min. | Typ | Maximal | Einheit | Anmerkungen | |
| Zentralwellenlänge | Lc | 1260 | 1600 | m | |||
| Empfängerempfindlichkeit | - Vierzehn.5 | dBm | 3 | ||||
| Überlastung des Empfängers | 0.5 | dBm | 3 | ||||
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | LosD | - 15 Minuten.5 | dBm | ||||
| Losserklärungen | LosEine | - 26 Jahre. | dBm | ||||
| Los-Hysterese | 0.5 | 4 | dB | ||||
| Ausgabe-Swingdifferential | VAusgegangen | 400 | 600 | 800 | mV | 2 | |
| Los | Hoch | 2.0 | Vcc | V | |||
| Niedrig | 0.8 | V | |||||
| Anmerkungen | |||||||
|
1Die optische Leistung wird in SMF abgeleitet. 2- Interne AC-Kopplung. 3. gemessen mit einem PRBS 231-1 Prüfmuster @9953Mbps, BER ≤1×10- 12. |
|||||||
