Herkunftsort:
Wuhan China
Markenname:
Springtek
Zertifizierung:
ISO9001 RoHS FCC CE
Modellnummer:
S-XB1032L60-CD

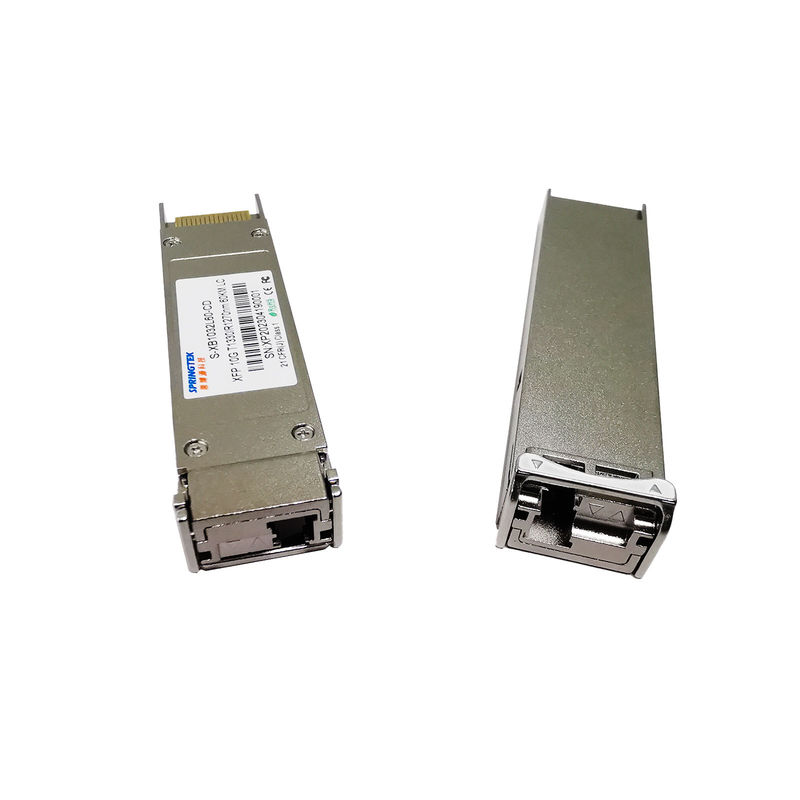

BIDI 60km Tx1330nm/Rx1270nm Einzelfaser 10G XFP Transceiver SM LC DDM
Bestellinformationen
| Teilnummer | Beschreibung des Produkts |
|
S-XB1032L60-CD |
BIDI, XFP, 10 Gbps, Tx1330/Rx1270nm, SM, 60 km, LC 0oC~+70oC, mit DDM |
Beschreibung
Das Springtek XFP+ BIDI-Modul ist mit der 10G Small Form-Factor Pluggable (XFP) Multi-Source Agreement (MSA) kompatibel und unterstützt eine Datenrate von 9,953 ~ 11,1 Gbps.und Übertragungsstrecke bis zu 60 km auf SMF.
Das Transceivermodul besteht aus einem Sender mit 1330 nm DFB-Laser und einem Empfänger mit einer APD-Fotodiode.Sender und Empfänger sind in einem breiten Temperaturbereich getrennt und bieten eine optimale Wärmeableitung und eine ausgezeichnete elektromagnetische Abschirmung, wodurch hohe Portdichten für 10GbE-Systeme ermöglicht werden.
Eigenschaften
Anwendungen
Absolute Höchstratings
| Parameter | Symbol | Min. | Typ | Maximal | Einheit |
| Stromversorgungsspannung | Vcc | - Oh, nein.5 | 4.5 | V | |
| Speichertemperaturbereich | Z | - 40 | +85 | °C | |
| Relative Luftfeuchtigkeit - Betrieb | RHO | 5 | 85 | % |
Empfohlene Betriebsbedingungen
| Parameter | Symbol | Min. | Typ | Maximal | Einheit |
| Fallbetriebstemperaturbereich | Tc | 0 | +70 | °C | |
| Stromversorgungsspannung | VCc | 3.135 | 3.30 | 3.465 | V |
| Versorgungsstrom | Ich...Cc | 500 | mA | ||
| Datenrate | BR | 9.953 | 11.1 | Gbit/s |
Optische und elektrische Eigenschaften
| Elektrische Eigenschaften des Sender | |||||||
| Parameter | Symbol | Min. | Typisch | Maximal | Einheit | Anmerkungen | |
| Zentralwellenlänge | Lc | 1320 | 1330 | 1340 | m | ||
| Spektralbreite ((-20dB) | Δλ | 1 | m | ||||
| Verhältnis zur Unterdrückung im Seitenmodus | SMSR | 30 | dB | ||||
| Durchschnittliche Ausgangsleistung | PAusgegangen | + 1 | +6 | dBm | 1 | ||
| Aussterbungsquote | Notfall | 3.5 | dB | ||||
| Dateneingabe-Swingdifferential | VIn | 180 | 950 | mV | 2 | ||
| Eintrittsdifferenzimpedanz | ZIn | 90 | 100 | 110 | Ohm | ||
| TX deaktivieren | Deaktivieren | 2.0 | Vcc | V | |||
| Aktivieren | 0 | 0.8 | V | ||||
| Elektrische Eigenschaften des Empfängers | |||||||
| Parameter | Symbol | Min. | Typ | Maximal | Einheit | Anmerkungen | |
| Zentralwellenlänge | Lc | 1260 | 1270 | 1280 | m | ||
| Empfängerempfindlichkeit | - 20 | dBm | 3 | ||||
| Überlastung des Empfängers | - Acht.0 | dBm | 3 | ||||
| Die in Artikel 4 Absatz 1 Buchstabe b genannten Risikopositionen werden nicht berücksichtigt | LosD | - 21 Jahre. | dBm | ||||
| Losserklärungen | LosEine | - 35 Jahre. | dBm | ||||
| Los-Hysterese | 0.5 | 4 | dB | ||||
| Ausgabe-Swingdifferential | VAusgegangen | 400 | 600 | 800 | mV | 2 | |
| Los | Hoch | 2.0 | Vcc | V | |||
| Niedrig | 0.8 | V | |||||
| Anmerkungen | |||||||
|
1Die optische Leistung wird in SMF abgeleitet. 2- Interne AC-Kopplung. 3. gemessen mit einem PRBS 231-1 Prüfmuster @9953Mbps, BER ≤1×10- 12. |
|||||||
